LOVATO ELECTRICSchütze - LOVATO ELECTRIC11BGP0901A22060 LOVATO Eigenschaften 220VAC, 1Ö Eingebaute Hilfskontakte, Pin für gedruckte Schaltung auf de..

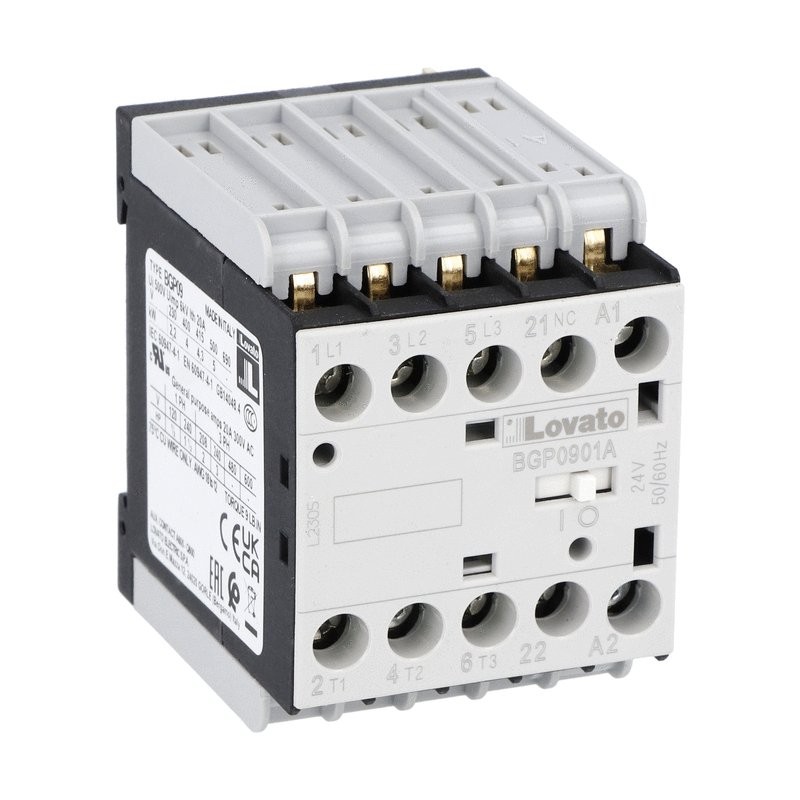

LOVATO ELECTRIC 11BGP0901A22060 11BGP0901A22060 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

11BGP0901A22060 LOVATO Eigenschaften 220VAC, 1Ö Eingebaute Hilfskontakte, Pin für gedruckte Schaltung auf de..

Artikel-Nr.: 11BGP0901A22060

Hersteller: LOVATO ELECTRIC

Beschreibung:

Eigenschaften 220VAC, 1Ö Eingebaute Hilfskontakte, Pin für gedruckte Schaltung auf der Rückseite
3P MINISCHÜTZ 1NC 9A AC3 HINTERER STIFT
Minischütz, BGP0901A, 3P+1Ö, 9A AC3, 220V 60Hz, THT Lötanschluss

Kategorien:

  • Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom
  • LOVATO ELECTRIC > Schütze - LOVATO ELECTRIC

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von LOVATO ELECTRIC

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

11BGP0901A22060

Minischütz, BGP0901A, 3P+1Ö, 9A AC3, 220V 60Hz, THT Lötanschluss

Technische Daten

Produkttyp:
Schütze
Polzahl:
3
Spulentyp:
Wechselstromspule 60Hz
Spulennennspannung [V]:
220
IEC-Betriebsstrom Ith (AC1) [A]:
20
IEC-Betriebsstrom und -leistung Ie (AC3) 400 V [A/kW]:
9A / 4.0Kw
UL/CSA-Leistungsdaten 480V [PS]:
5
Typ der eingebauten Hilfskontakte:
1NC
Befestigungstyp:
Schraube / DIN-Schiene 35 mm
Bestellnummer11BGP0901A22060
Gewicht [g]200
Produktpaketmenge1
Sammelpackung Bestellmenge1
Produktpaketmaße [mm]060X045X070
Volumen [cm³]189
Barcode [EAN13]8013975144848
HS Code85365080

ETIM for 11BGP0901A22060 Niederspannungsschaltgeräte (EC000066)

MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertLeiterplattenanschluss
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert220 V
MerkmalsnameGeeignet für Reiheneinbau (EF001126)
MerkmalswertNein
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495)
Merkmalswert4 A
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393)
Merkmalswert20 A
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392)
Merkmalswert9 A
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert1
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Öffner als Hauptkontakte (EF001375)
Merkmalswert0
MerkmalsnameAnzahl der Schließer als Hauptkontakte (EF001374)
Merkmalswert3
MerkmalsnameBemessungsbetriebsleistung bei AC-3, 400 V (EF001364)
Merkmalswert4 kW

DATASHEET - PDF

Titel
Größe
Typ
11BGP0901A22060 11BGP0901A22060 02-Sch_tze-02-Januar-2018_DE.pdf
6 Mbytes
PDF KATALOG LOVATO DE
79 Mbytes
