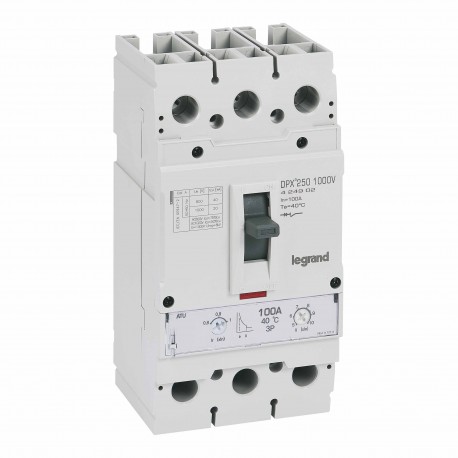

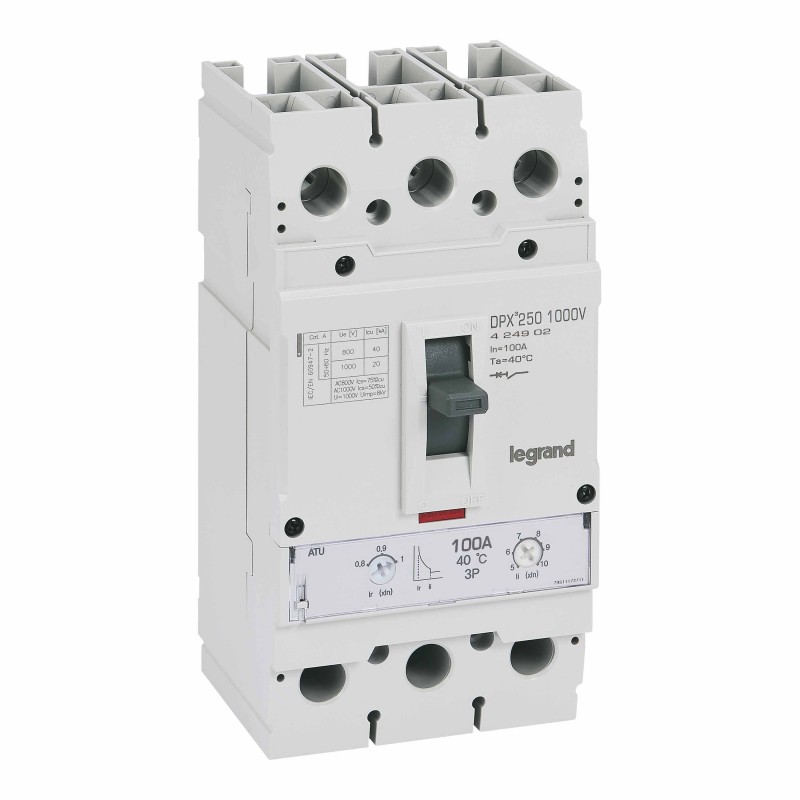

424902 LEGRAND DPX3 250 1000V 3P 100A 20KA

Geformte Gehäuse-Leistungsschalter für Manövrier, Steuerung, Sektionierung und Schutz von Niederspannungsleitungen. Geeignet für Anlagen für erneuerbare Energien (Photovoltaik, Windkraftanlagen) oder Eisenbahnen. Sie können mit Hilfsanschlüssen und Verbindungsanschlüssen für Cu/AL-Kabel ausgestattet werden. Konform mit IEC 60947-2 – dichtbare Verstellung. Sie können auf einer Platte in XL³-HP-Schränken und Gehäusen montiert werden.

Permanenter Nennstrom Iu	100 A
Nominalspannung (Min-Max)	230-690 V
Bemessungskurzschlussstrom am Abschaltstrom Icu bei 50 Hz 400 V	20 kA
Aktuelle Überlast-Freisetzungseinstellung (Min-Max)	80-100 A
Kurzschluss-Instant-Release-(Min-Max)-Einstellbereich	500-1000 A
Gerätebau	Fest integrierte Technologie für integriertes Gerät
Integrierter Erdschlussschutz	Nein
Anschlussart des Hauptstromkreises	Schraubverbindung
Geeignet für die Montage auf Hutschienen	Nein
Optionale Montage auf DIN-Schiene	Nein
Anzahl der Hilfskontakte als Wechselkontakt	2
Mit aktiviertem Alarm	Ja
Mit integriertem Niederspannungsauslöser	Nein
Anzahl der Pole	3
Anschlussstellung für den Hauptspannungskreis	Vorder-
Ausführung des Aktuatorelements	Griff
Komplettes Gerät mit Schutzeinrichtung	Ja
Integrierter motorisierter Antrieb	Nein

Optionaler motorisierter Antrieb	Ja
Schutzart (IP)	IP30
Breite	105 mm
Höhe	205 mm
Tiefe	116 mm
Schlagfestigkeit	Nicht anwendbar
Betriebstemperatur (Min-Max)	-5-70 °C
Speichertemperatur (Min-Max)	-25-85 °C
Art der Spannung	Ac
Frequenz (Min-Max)	50-60 Hz
Richtung der Stromversorgung	Nicht anwendbar
Anzeige von Markierungen auf den Anschlussklemmen	Nein
Farbe	Grau
RAL-Nummer	7035
Halogenfrei	Ja
Terminalkapazität (Min-Max)	2,5-120 mm²
Typ des Verbindungskabels	Flexibel oder starr
Etikettenbereich/Druckbereich	Nein
