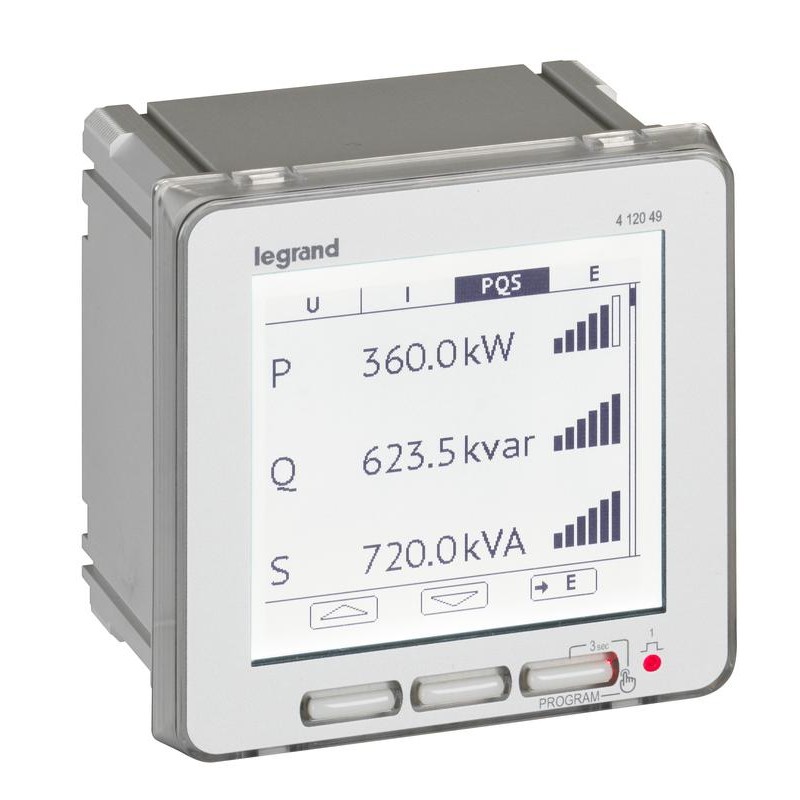

412049 LEGRAND ROGOWSKI TRASC MULTIFUNKTIONAL

EMDX³-modulare Energiemessgeräte ermöglichen die Messung der aktiven und reaktiven elektrischen Energie, die von einem einphasigen oder dreiphasigen Stromkreis nachgeschaltet vom Stromverteilungsmessgerät verbraucht oder erzeugt wird. Sie zeigen den Energieverbrauch der gemessenen Schaltung sowie weitere Werte an und übertragen diese an Überwachungs- oder Energiemanagementsysteme. Die Anzeige erfolgt auch direkt auf dem Produkt mittels eines LCD-Bildschirms, und einige Messgeräte entsprechen den MID-Vorschriften zur Umrechnung der verbrauchten Energie. EMDX³-Schalttafeln zählen die von den verschiedenen Stromkreisen verbrauchte Energie und messen die elektrischen (Strom, Spannung, Leistung ...) oder analoge (Temperatur-)Werte, um den korrekten Betrieb der Installation zu überprüfen. Sie überwachen die Stromqualität durch harmonische Analyse und Messung der Blindenergie und kommunizieren die gemessenen Werte an Energieüberwachungs- oder Managementsysteme, mit dem Ziel, den Verbrauch und die Energiequalität elektrischer Schaltungen zu optimieren. Die Installation ist auf DIN-Schiene, Rückverkleidung oder an der Tür des Steuerschranks möglich.

Art der Befestigung	Installation
Amperemeter	Ja
Blindenergie-Messgerät	Ja
Drehzahlmesser	Nein
Frequenzmesser	Ja
Impulszähler	Nein
Voltmeter	Ja
Aktiver Leistungsmesser	Ja
Klasse der aktiven Energiegenauigkeit gemäß IEC 62053-22	Andere
Klasse der Blindenergiegenauigkeit gemäß IEC 62053-22	Andere
Abtastrate	5000 Hz
Anzahl der Spannungseingänge	3
Anzahl der Strommesseingänge	3
Art der Versorgungsspannung	Ac
Versorgungsspannung 50 Hz AC (Min-Max)	197-264 V
Versorgungsspannung 60 Hz AC (Min-Max)	197-264 V
Frequenzmessbereich (Min-Max)	45-65 Hz
Bildschirm	Lcd
Remote Monitor	Nein
Bildschirmauflösung (Querformat)	256 px
Display-Auflösung (vertikal)	240 px
Anzahl der analogen Eingänge	0
Anzahl der Analogausgänge	0
Anzahl der digitalen Eingänge	2
Anzahl der digitalen Ausgänge	0
Ethernet-Verbindung	0
Unterstützt das Protokoll für IEC 61850 Ethernet	Nein

Unterstützt das Protokoll für OPC UA PubSub	Nein
Unterstützt das PROFIBUS-Protokoll	Nein
Unterstützt das Modbus-Protokoll	Ja
Unterstützt das PROFINET IO-Protokoll	Nein
Unterstützt das Protokoll für andere Bussysteme	Nein
Mit Audit-Log (Audit-Log)	Nein
Mit Firmware signiert	Nein
Mit Security Event Log (Security Event Log)	Nein
Mit rollenbasierter Zugriffskontrolle (RBAC)	Nein
Webserver mit HTTPS-Transferprotokoll	Nein
Breite	95,9 mm
Höhe	95,9 mm
Tiefe	74,6 mm
Schutzart (IP), Vorderseite	Andere
Einbautiefe	62,6 mm
Schutzart (IP)	IP54
Betriebstemperatur (Min-Max)	-25-55 °C
Speichertemperatur (Min-Max)	-25-70 °C
Art der Spannung	Ac
Nominalspannung (Min-Max)	190-265 V
Frequenz (Min-Max)	47-63 Hz
Anzeige von Markierungen auf den Anschlussklemmen	Ja
Verbindungsmethode	Stecker-Klemme
Enthält Batterie und/oder Akku	Nein
Batterie oder Akku (Pack 1)	Nicht anwendbar
Verbundenes Objekt	Nein
