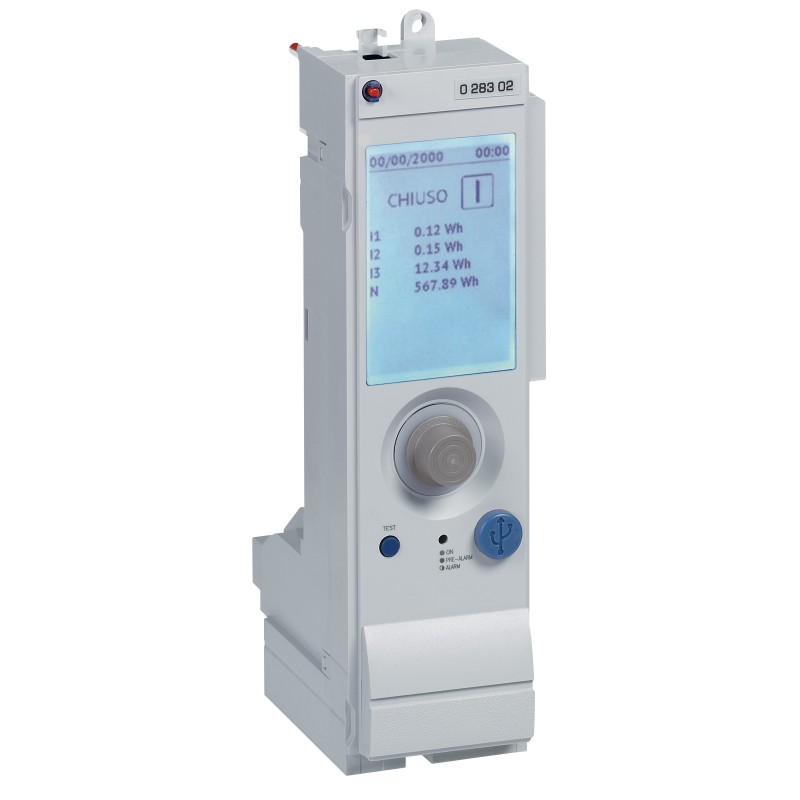

028302 LEGRAND DMX³ 1600 UD MP4.10 SCHUTZ

DMX³-Open-Frame-Schalter ermöglichen den Schutz und die Steuerung am Eingang von Niederspannungsanlagen von 630 A bis 6300 A. DMX³-I Lasttrennschalter ermöglichen das Schneiden und Trennen von Niederspannungskreisen von 1000 A bis 6300 A unter Last. Diese Stromschutzgeräte sind in fester oder sektionaler Ausführung erhältlich und können mit Verriegelungsmechanismen für Netzwechselrichter ausgestattet werden. Sie können mit Hilfseinrichtungen wie Auslösespulen, motorisierten Steuerungen, Schlössern, vorderen oder hinteren Steckdosen und Trennwänden ergänzt werden. Die elektronischen Schutzeinheiten ermöglichen eine präzise Einstellung der Schutzparameter und müssen für den Werkseinbau gleichzeitig mit dem DMX³ bestellt werden. Die DMX³ 1600 verfügt über eine Komplettversion, die mit einer Schutzeinheit vorgerüstet ist. Die Schutzeinheiten können direkt am Display oder in Kombination mit einem Bluetooth-Dongle angepasst werden, die Parameter können über eine App angepasst werden.

Permanenter Nennstrom Iu	1000 A
Nennspannung	230-690 V
Bemessungskurzschlussstrom am Abschaltstrom Icu bei 50 Hz 400 V	50 kA
Einstellung für die Stromüberlastfreigabe	400-1000 A
Einstellbereich für kurzfristige Kurzschlüsse mit verzögerter Auslösung	600-10000 A
Einstellbereich für die Kurzschluss-Sofortauslösung	2000-50000 A
Gerätebau	Fest integrierte Technologie für integriertes Gerät
Integrierter Erdschlussschutz	Ja
Anschlussart des Hauptstromkreises	Schraubverbindung
Geeignet für die Montage auf Hutschienen	Nein
Optionale Montage auf DIN-Schiene	Nein
Anzahl der Hilfskontakte als Wechselkontakt	1
Mit aktiviertem Alarm	Ja
Mit integriertem Niederspannungsauslöser	Nein
Anzahl der Pole	3
Anschlussstellung für den Hauptspannungskreis	Hinter
Ausführung des Aktuatorelements	Druckknopf
Komplettes Gerät mit Schutzeinrichtung	Ja
Integrierter motorisierter Antrieb	Nein

Optionaler motorisierter Antrieb	Ja
Schutzart (IP)	IP30
Breite	254 mm
Höhe	321 mm
Tiefe	203 mm
Schlagfestigkeit	Nicht anwendbar
Betriebstemperatur	-25-70 °C
Lagertemperatur	-25-70 °C
Art der Spannung	Ac
Frequenz	50-60 Hz
Richtung der Stromversorgung	Von oben oder unten
Anzeige von Markierungen auf den Anschlussklemmen	Nein
Farbe	Grau
RAL-Nummer	7035
Halogenfrei	Ja
Terminalkapazität	240-600 mm²
Typ des Verbindungskabels	Flexibel oder starr
Etikettenbereich/Druckbereich	Nein
Enthält Batterie und/oder Akku	Ja
