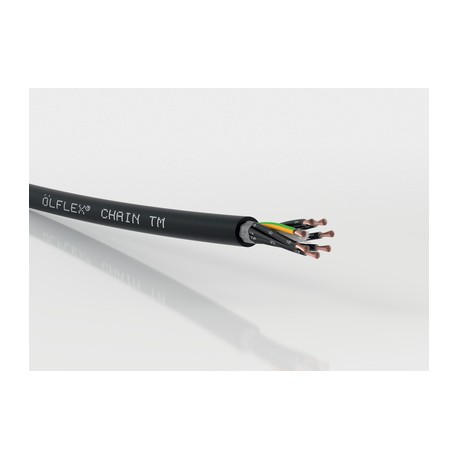

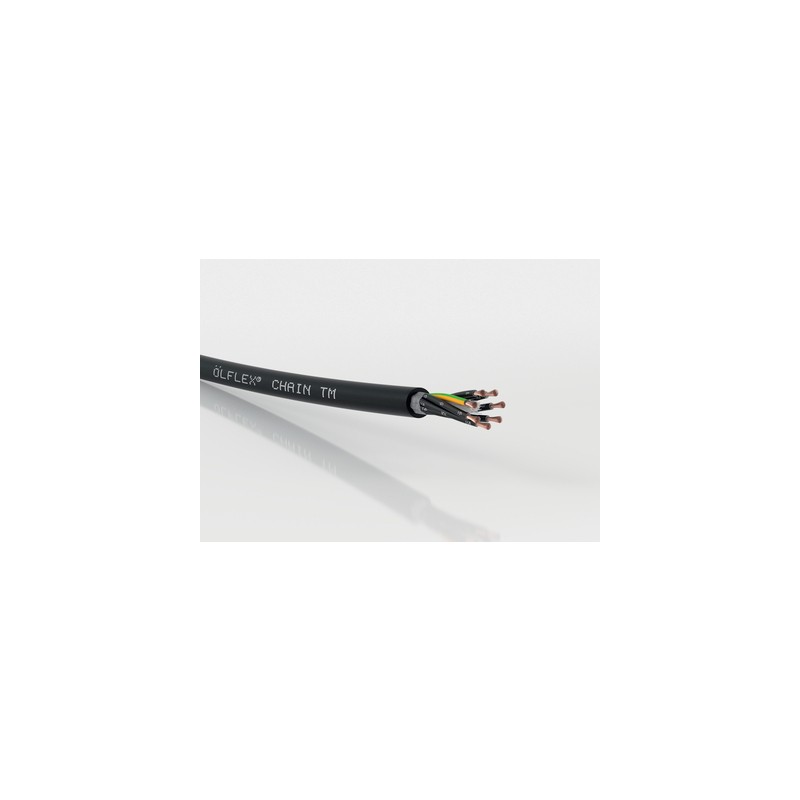

8716250 LAPP ÖLFLEX KETTE TM 25G16AWG

Nutzen

• Multinorm-Zertifizierung bietet universelle Einsatzmöglichkeiten, reduziert die Teilevielfalt und spart Kosten
• TC-ER und MTW Zulassungen ermöglichen die offene Verlegung auf Kabelpritschen sowie die Verwendung für Industriemaschinen mit nur einer Leitung
• Unempfindlich bei Kontakt mit vielen mineralölbasierten Schmiermitteln und anderen chemischen Medien
• Ideal für exportorientierte Maschinen- und Apparatebauer aufgrund hoher normativer Akzeptanz durch den nordamerikanischen NEC (National Electrical Code)
• Unter Beachtung des Temperaturbereichs auch im Freien bewegt einsetzbar

Anwendungsgebiete

• In Energieführungsketten oder ortsveränderlichen Maschinenteilen
• Feste, offene Verlegung auf und zwischen Kabelpritsche und Maschine gem. NEC
• Industrie- und Werkzeugmaschinen
• Windkraftanlagenbau
• Linearroboter, Handhabungsautomaten

Produkteigenschaften

• Erhöht ölbeständig nach
  UL OIL RES I und UL OIL RES II
• Flammwidrig nach CSA FT4;
  UL Vertical-Tray Flame Test
• Sunlight resistant (UV-Beständigkeit); Direct burial (Erdverlegbarkeit nach US-Normvorgaben)
• Wasserbeständig UL 75°C WET Rating

Norm-Referenzen / Zulassungen

• Zertifizierungen USA (UL) & UL AWM:
  TC-ER Tray Cable-Exposed Run
  MTW Machine Tool Wire "Constant Flexing"
  WTTC Wind Turbine Tray Cable
  PLTC-ER Power Limited Tray Cable
  ITC Instrumentation Tray Cable
  DP-1 Data Processing Cable
  AWM Style 20886
• Zertifizierungen Kanada c(UL) & CSA AWM:
  CIC/TC Control Instrumentation Cable/Tray Cable FT4, AWM I/II A/B FT4
• Class 1 Division 2 nach NEC Artikel 501
• Bei Einsatz in Energieführungsketten: Bitte Montagerichtlinie Anhang T3 beachten

Aufbau

• Feinstdrähtige Litze aus blankem Kupfer
• Aderisolation: PVC mit Nylon Umhüllung
• Adern mit kurzen Schlaglängen in Lagen verseilt
• Vliesbewicklung
• Außenmantel: Speziell entworfenes, thermoplastisches Polymer
• Mantelfarbe: schwarz (ähnl. RAL 9005)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Schwarz mit weißen Nummern

Leiteraufbau

• Feinstdrähtig nach VDE 0295, Klasse 6 / IEC 60228 Cl. 6

Torsionsanwendung in WKA

• TW-0 & TW-2, siehe Anhang T0

Mindestbiegeradius

• Bewegt: ab 7,5 x Außendurchmesser
• Fest verlegt: 4 x Außendurchmesser

Nennspannung

• UL/CSA: 600 V (TC, MTW, CIC),
  1000 V (WTTC, AWM)
• IEC: U₀/U 300/500 V

Prüfspannung

• 2000 V

Schutzleiter

• G = mit Schutzleiter GN/GE

Temperaturbereich

• Fest verlegt:
  -40°C (-25°C UL TC) bis +90°C (UL TC, MTW, gemäß AWM +105°C)
• Bewegt:
  -25°C bis +90°C (gemäß UL MTW)

Biegezyklen & Einsatzparameter

• Siehe Auswahltabelle A2-1 im Anhang unseres Online-Katalogs
