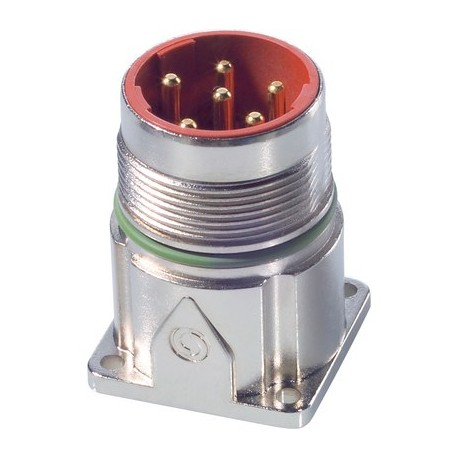

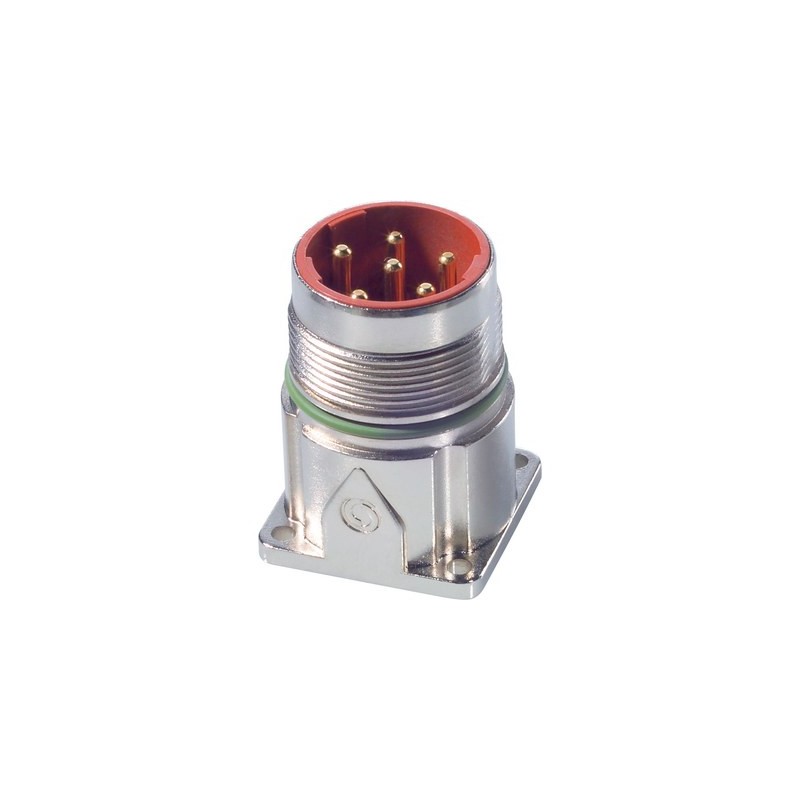

76004510 LAPP EPIC POWER LS1 A1 3+PE+4 (20 STÜCK)

Nutzen

• Hohe Leistung bei kleinstem Bauraum, Optimal für Elektromotoren
• EMV optimiertes Design
• Sicherer Einsatz im Feld durch hohe Schutzarten

Anwendungsgebiete

• Anlagenbau
• Servoantriebe und Servokonfektionen

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC002635
• ETIM 5.0 Class-Description: Rundsteckverbinder (Industriesteckverbinder)

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC002635
• ETIM 6.0 Class-Description: Rundsteckverbinder (Industriesteckverbinder)

Bemessungsspannung in V

• 630 V (2mm Kontakte)
• 250 V (1 mm Kontakte)

Bemessungsstoßspannung

• 6 kV (2 mm Kontakte)
• 4 kV (1 mm Kontakte)

Bemessungsstrom in A

• 26A/3+PE+4, 25A/5+PE (2mm Kontakte)
• 7 A (1 mm Kontakte)

Verschmutzungsgrad

• 3

Durchgangswiderstand

• < 4 mOhm

Kontakte

• Messing vergoldet

Kontaktzahlen

• 3+PE+4(2mm/1mm)
• 5+PE(2mm)

Leitungsanschluss

• Crimpanschluss: 0,5 - 2,5 mm² (2mm Kontakte)
• Crimpanschluss: 0,14 - 1,0 mm² (1mm Kontakte)

Material

• Gehäuse: Zinkdruckguss vernickelt, Messing vernickelt
  Isolierkörper: PA,
  Dichtung: FPM

Schutzart

• IP68 (10h/1m)

Steckzyklen

• 500

VDE-geprüft

• Gutachten mit Fertigungsüberwachung: VDE-REG.-Nr. B25
• UL File Number: E249137

Temperaturbereich

• -25°C bis +125°C
