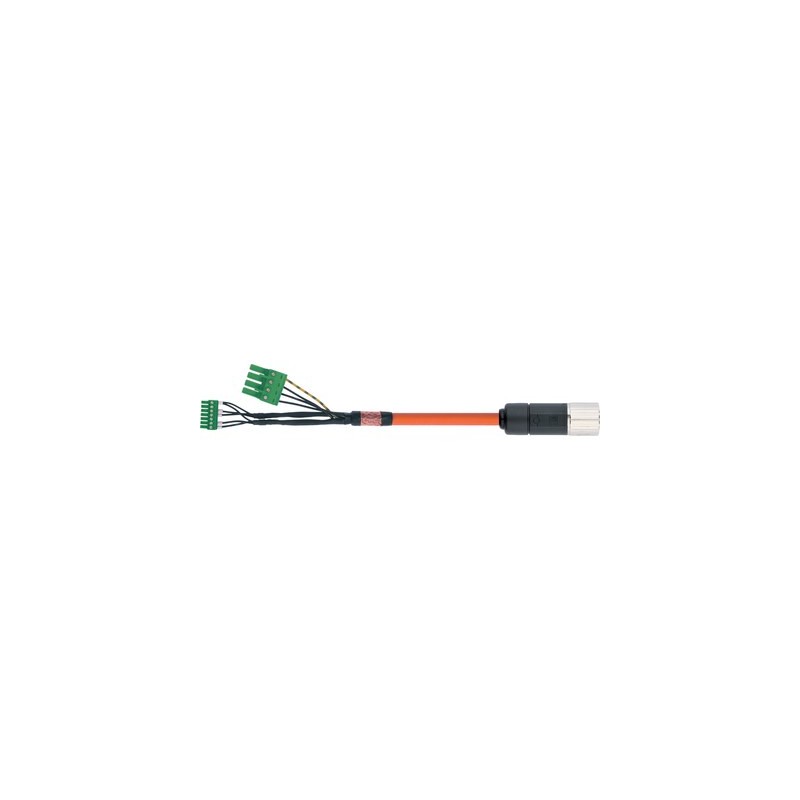

70410001 LAPP SERVO KON RKL4303-010 10m

Nützt

• Regional gefertigt weltweit verfügbar
• Lapp Qualitätsstandards

Anwendungsbereich

• Speziell für den Werkzeugmaschinenbau
• Für Fahrstrecken bis 10 m
• Für hochdynamische Anwendungen
• Montage- und MontagemaschinenProduktionslinien
• Kettenanwendung

Produkteigenschaften

• Neues PUR-Servokabel, halogenfrei & geschirmt
• Innovatives Konnvektorkonzept
• Core Line für leichte Power-Chain-Anwendungen

Hinweis

• Bitte beachten Sie die Montagerichtlinien für Leitungen in Power-Chain-Systemen.
• Maximale Kabellänge muss den Vorgaben des Herstellers der jeweiligen Servoantriebe entsprechen
• Die technischen Daten entsprechen den verwendeten Kabeln

Produkt Make-up

• Andere Ausführungen und Längen können auf Anfrage geliefert werden.

Klassifikation ETIM 5

• ETIM 5.0 Klassen-ID: EC000104
• ETIM 5.0 Class-Beschreibung: Steuerkabel

Kernidentifikationscode

• Versorgungskerne: farbig mit weißem Druck
  Braun mit weißem Aufdruck: V / L2
  Schwarz mit weißem Druck: U/L1/C/L +
• Grau mit weißem Aufdruck: W/L3/D/L-GN/GE Schutzleitersteuerdrähte: WS; SW

Leiter verseilen

• Feindraht nach VDE 0295 Klasse 5/ IEC 60228 Klasse 5

Minimaler Biegeradius

• Kettenapplikation:7,5 x Kabeldurchmesser
• Feste Installation: 4 x Kabeldurchmesser

Nennspannung

• Leistungskerne und Steuerkerne:
  IEC U0/U: 600/1000 V
• UL & CSA: 1000 V

Prüfspannung

• Kern/Kern: 4 kV
• Kern/Bildschirm: 4 kV

Schutzleiter

• G = mit GN-YE Schutzleiter

Temperaturbereich

• Biegung: -40°C bis +90°C
  (UL/CSA: +80°C)
• Festinstallation: -50°C bis +90°C
  (UL/CSA: +80°C)

Abwechselnde Biegezyklen

• 5 Mio. Zyklen
