LAPPEPIC rechteckig70315100 TB-H-BE 16 BRE LAPP Klemmblockadapter

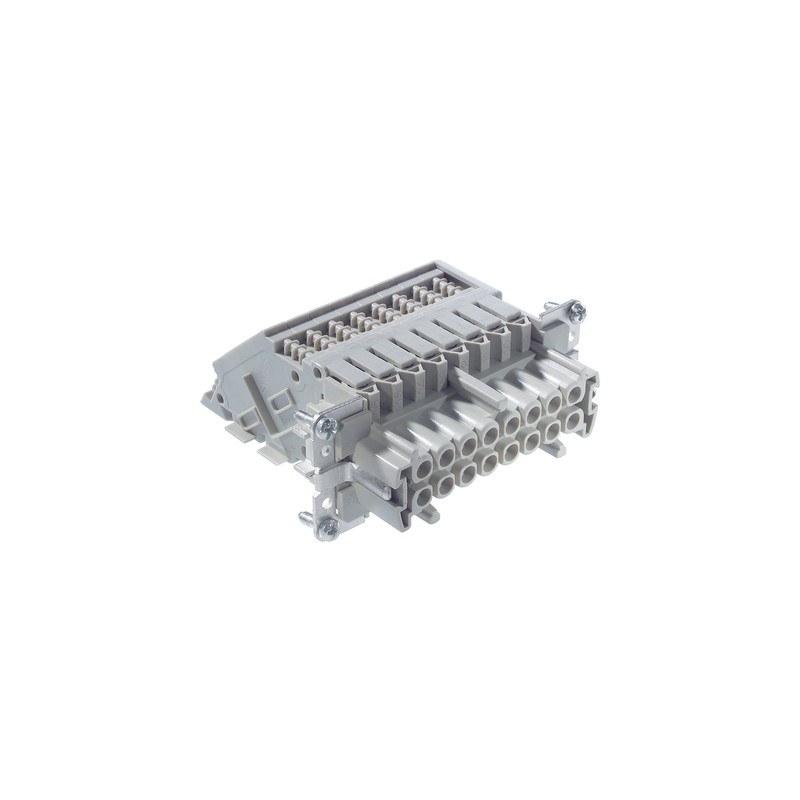

LAPP 70315100 70315100 TB-H-BE 16 BRE - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

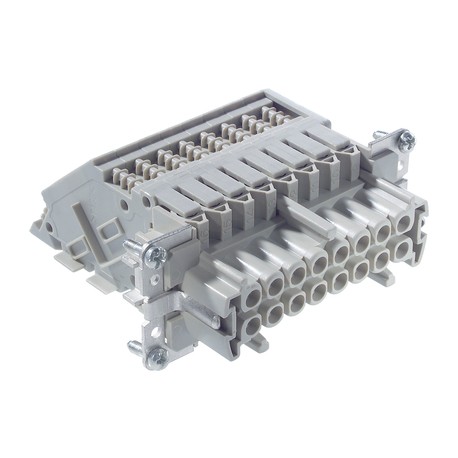

70315100 TB-H-BE 16 BRE LAPP Klemmblockadapter

Artikel-Nr.: 70315100

Katalog-Zahl: TB-H-BE 16 BRE

Hersteller: LAPP

Beschreibung:

Klemmblockadapter
TB-H-BE 16 BRE TERMINAL BLOCK ADAPTER
EPIC® TB-H-BE 16

Kategorien:

  • Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
  • LAPP > EPIC rechteckig

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von LAPP

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 218,09 €

Stückpreis: 21,809 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 1 Woche.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Der Standardeinsatz ist ideal für den Einsatz in Schaltschränken geeignet, hat 16 Kontakte und kann beispielsweise im Maschinen- und Anlagenbau verwendet werden.

Steckanschluss für Schaltschränke

  • Versand und Lieferung

    Versand und Lieferung

    Für Bestellungen über unseren e-shop fallen keine Versandkosten an. Bei e-shop Bestellungen ist nur eine Lieferung innerhalb von Deutschland möglich. Liefertermine und –fristen werden von Lapp nach besten Bemühen eingehalten. Die Ware wird, wenn sie auf Lager ist, innerhalb von 1-3 Tagen zum Versand gebracht. Bei Lieferengpässen, erhalten Sie in der Bestellübersicht einen Hinweis zur Lieferzeit. Der Warenversand erfolgt per Spedition oder Paketdienst. Eine Selbstabholung ist nicht möglich.

Nutzen

  • Die Standardeinsätze H-BE zur Verwendung am Schaltschrank
  • steckbar mit H-BE Stift-Einsätzen im Tüllengehäuse
  • Befestigung seitlich = "links" bedeutet, dass sich bei der Montage des Klemmadapters an der linken Wand des Schaltschrankes der PE-Anschluss und der Pin 1 "oben" befinden

Anwendungsgebiete

  • Schaltschrankbau
  • Anlagenbau

Klassifikation ETIM 5

  • ETIM 5.0 Class-ID: EC000438
  • ETIM 5.0 Class-Description: Kontakteinsatz für Industriesteckverbinder

Klassifikation ETIM 6

  • ETIM 6.0 Class-ID: EC000438
  • ETIM 6.0 Class-Description: Kontakteinsatz für Industriesteckverbinder

Bemessungsspannung in V

  • IEC: 500 VUL: 600 VCSA: 600 V

Bemessungsstoßspannung

  • 6 kV

Bemessungsstrom in A

  • IEC: 16 A
    UL: 16 A
    CSA: 16 A

Verschmutzungsgrad

  • 3

Kontakte

  • Kupferlegierung, hartversilbert

Kontaktzahlen

  • 16 + PE

Leitungsanschluss

  • Schraubanschluss: 0,5 - 4,0 mm²

Abisolierlänge (mm)

  • 13

Steckzyklen

  • 200

VDE-geprüft

Temperaturbereich

  • -40°C bis +100°C, kurzzeitig bis +125°C
