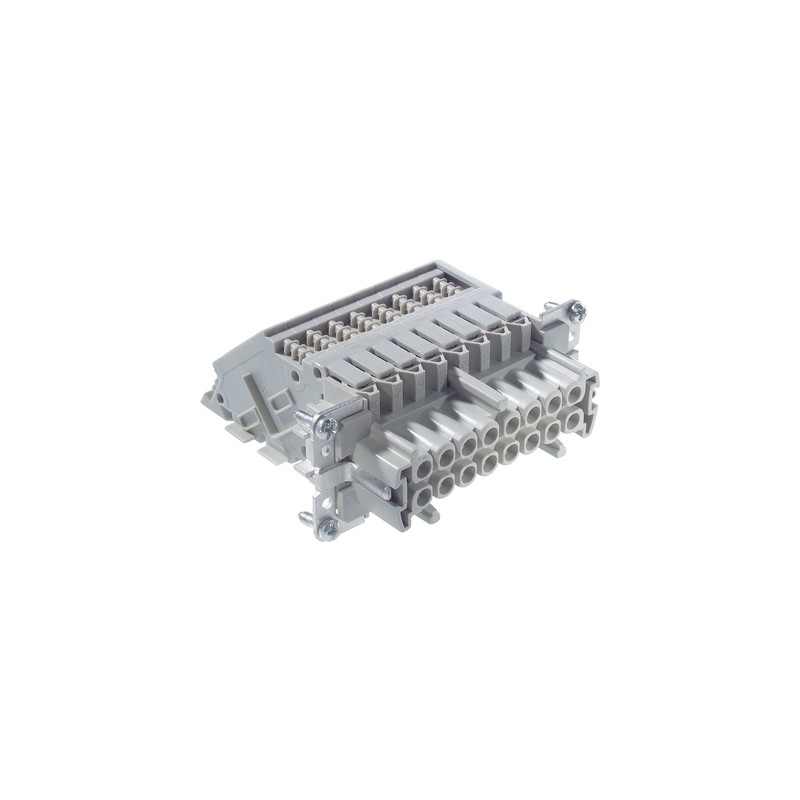

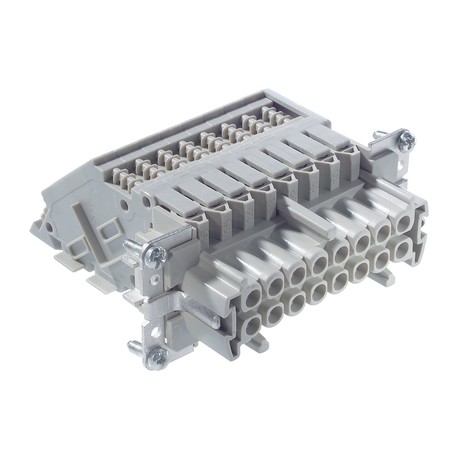

70314100 LAPP TB-H-BE 16 BLI BEGRIFF. BLOCKADAPTER 1-16

Nutzen

• Die Standardeinsätze H-BE zur Verwendung am Schaltschrank
• steckbar mit H-BE Stift-Einsätzen im Tüllengehäuse
• Befestigung seitlich = "links" bedeutet, dass sich bei der Montage des Klemmadapters an der linken Wand des Schaltschrankes der PE-Anschluss und der Pin 1 "oben" befinden

Anwendungsgebiete

• Schaltschrankbau
• Anlagenbau

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000438
• ETIM 5.0 Class-Description: Kontakteinsatz für Industriesteckverbinder

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000438
• ETIM 6.0 Class-Description: Kontakteinsatz für Industriesteckverbinder

Bemessungsspannung in V

• IEC: 500 VUL: 600 VCSA: 600 V

Bemessungsstoßspannung

• 6 kV

Bemessungsstrom in A

• IEC: 16 A
  UL: 16 A
  CSA: 16 A

Verschmutzungsgrad

• 3

Kontakte

• Kupferlegierung, hartversilbert

Kontaktzahlen

• 16 + PE

Leitungsanschluss

• Schraubanschluss: 0,5 - 4,0 mm²

Abisolierlänge (mm)

• 13

Steckzyklen

• 200

VDE-geprüft

Temperaturbereich

• -40°C bis +100°C, kurzzeitig bis +125°C
