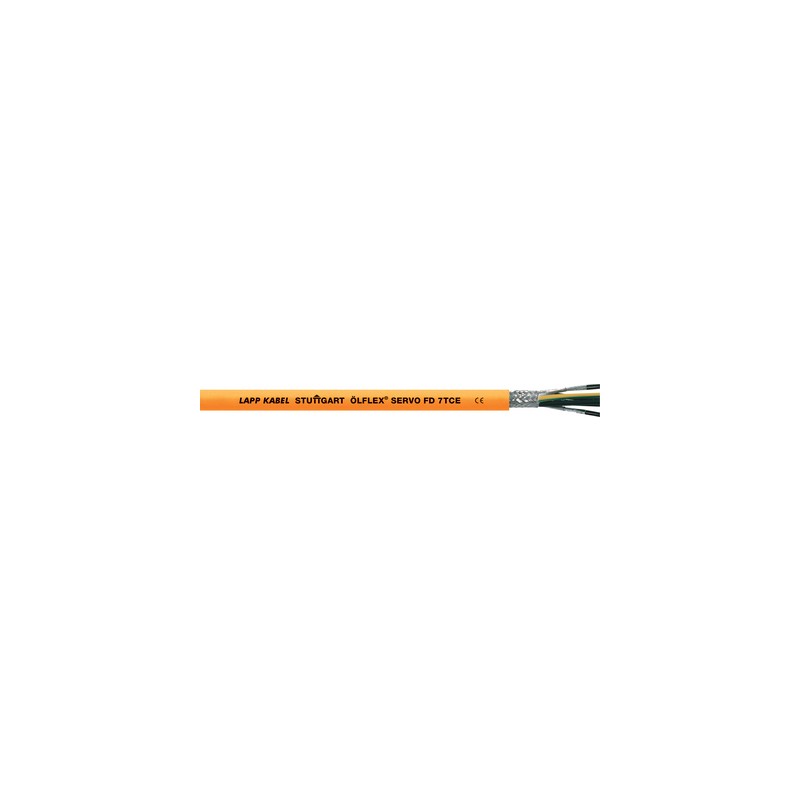

700760 LAPP ÖLFLEX SERVO FD 7TCE 4G14AWG+ 2x (2x18AWG)

Nutzen

• Multinorm-Zertifizierung bietet universelle Einsatzmöglichkeiten, reduziert die Teilevielfalt und spart Kosten
• TC-ER und Flexible Motor Supply Cable Listings ermöglichen die offene Verlegung auf Pritschen sowie die statische und hochflexible Verwendung für Industriemaschinen mit derselben Leitung
• Kostensparende, einfache Installation durch Verzicht auf geschlossene Kabelsysteme (geeignet für offene Verlegung)
• Kapazitätsarme Konstruktion ermöglicht größere Leitungslängen zwischen Umrichter und Antrieb
• Unempfindlich bei Kontakt mit vielen mineralölbasierten Schmiermitteln, verdünnten Säuren, wässrigen alkalischen Lösungen und anderen chemischen Medien
• Ideal für exportorientierte Maschinen- und Apparatebauer aufgrund hoher normativer Akzeptanz durch den nordamerikanischen NEC (National Electrical Code)

Anwendungsgebiete

• Verbindungsleitung zwischen Servoregler und Motor
• In Energieführungsketten oder ortsveränderlichen Maschinenteilen
• Feste, offene Verlegung auf und zwischen Kabelpritsche und Maschine gem. NEC
• Industrie- und Werkzeugmaschinen
• Linearroboter, Handhabungsautomaten
• Fließ- und Montagebänder, Fertigungsstraßen, in Maschinen aller Art

Produkteigenschaften

• Ölbeständig nach UL OIL RES I & II
• Flammwidrig nach CSA FT4;
  UL Vertical-Tray Flame Test
• -40°C Cold Bend; -25°C Cold Impact; 90°C Wet or Dry
• Sunlight resistant (UV-Beständigkeit)
• Direct burial (Erdverlegbarkeit nach US-Normvorgaben)
• Kapazitätsarm

Norm-Referenzen / Zulassungen

• UL TC-ER (exposed run) nach UL 1277
• Flexible Motor Supply Cable nach UL 2277
• Class 1 Division 2 nach NEC Artikel 501
• c(UL) CIC FT4 (18AWG - 14AWG);
  cRU AWM I/II A/B FT4
• Bei Einsatz in Energieführungsketten: Bitte Montagerichtlinie Anhang T3 beachten

Aufbau

• Feinstdrähtige Litze aus blankem Kupfer
• Aderisolation: EPR-Mischung
• Artikelindividuelle Ausführung: Leistungsadern ohne bzw. mit einem oder zwei separat geschirmten Steueraderpaaren gemeinsam in kurzen Schlaglängen verseilt
• Vliesbewicklung
• Kupfergeflecht, verzinnt
• Außenmantel: Speziell entworfenes, thermoplastisches Elastomer (TPE), orange

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000057
• ETIM 5.0 Class-Description: Starkstromkabel

Ader-Ident-Code

• Leistungsadern: schwarz mit Aufdruck
  U/L1/C/L+; V/L2; W/L3/D /L-; GN/GE Schutzleiter
• Optionale Ausführungen mit
  einem Steueradernpaar: schwarz; weiß
  Zwei Steueraderpaare: schwarz mit weißen Ziffern: 5, 6, 7, 8

Zertifizierungen

• USA: UL TC-ER, Flexible Motor Supply
  Kanada: c(UL) CIC/TC FT4, cRU AWM I/II A/B FT4

Leiteraufbau

• Feinstdrähtig nach VDE 0295, Klasse 6 / IEC 60228 Cl. 6

Mindestbiegeradius

• Bewegt: ab 7,5 x Außendurchmesser
• Fest verlegt: 5 x Außendurchmesser

Nennspannung

• UL TC: 600V
  UL Flexible Motor Supply: 1000V
  c(UL) CIC/TC: 600V
  cRU AWM: 1000V
• IEC U₀/U: 600/1000 V

Prüfspannung

• Ader/Ader: 4 kV
• Ader/Schirm: 2 kV

Schutzleiter

• G = mit Schutzleiter GN/GE

Temperaturbereich

• Bewegt: -5°C bis +90°C
  Fest verlegt: -40°C bis +90°C

Biegezyklen & Einsatzparameter

• Siehe Auswahltabelle A2-1 im Anhang unseres Online-Katalogs
