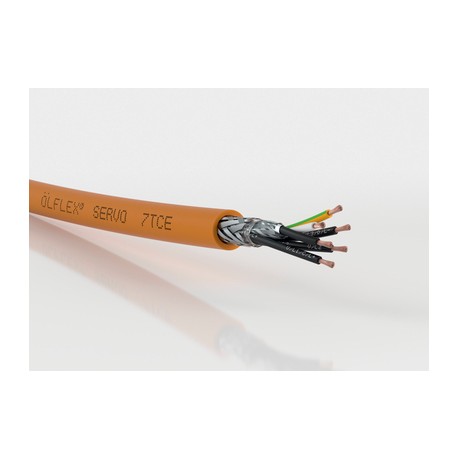

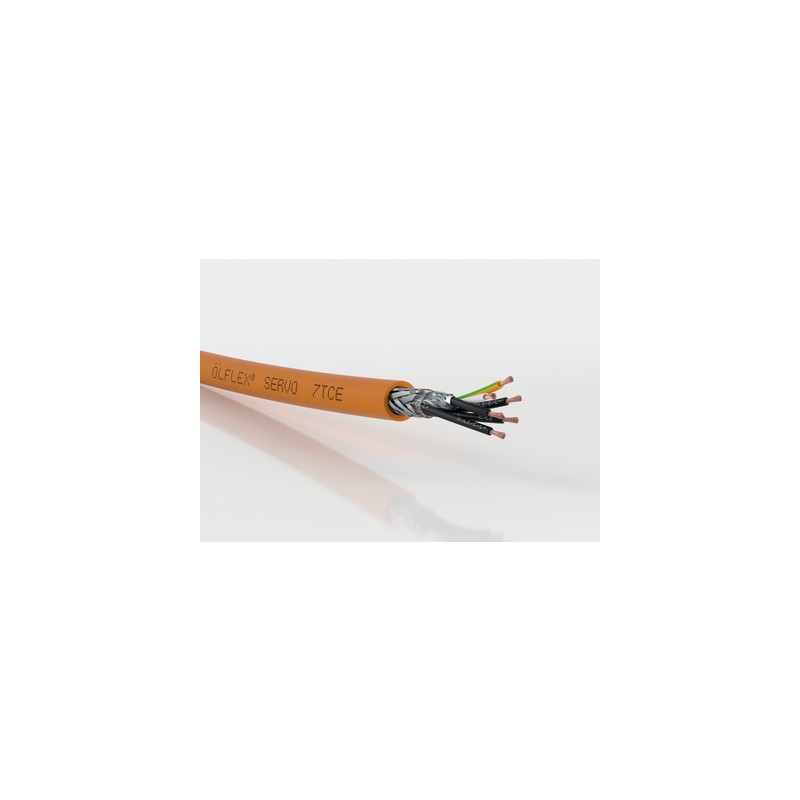

700730 LAPP ÖLFLEX SERVO 7TCE 4G16AWG

Nutzen

• Eine gemeinsame Leitung für mehrere Stromkreise
• Multinorm-Zertifizierung reduziert die Teilevielfalt und spart Kosten
• Kostensparende, einfache Installation durch Verzicht auf geschlossene Kabelsysteme (geeignet für offene Verlegung)
• Kapazitätsarme Konstruktion ermöglicht größere Leitungslängen zwischen Umrichter und Antrieb
• UL TC-ER und c(UL) CIC/TC Zulassung

Anwendungsgebiete

• Verbindungsleitung zwischen Servoregler und Motor
• Für feste Verlegung und gelegentlich bewegten Einsatz
• Explosionsgefährdete Bereiche (Class 1 Division 2) entsprechend NEC Artikel 501
• Anlagenbau
• Industrie- und Werkzeugmaschinen

Produkteigenschaften

• Ölbeständig nach UL OIL RES I & II
• Flammwidrig nach CSA FT4;
  UL Vertical-Tray Flame Test
• -40°C Cold Bend; -25°C Cold Impact; 90°C Wet or Dry
• Sunlight resistant (UV-Beständigkeit); Direct burial (Erdverlegbarkeit nach US-Normvorgaben)

Norm-Referenzen / Zulassungen

• UL TC-ER (exposed run) nach UL 1277
• Class 1 Division 2 nach NEC Artikel 501
• Flexible Motor Supply Cable nach UL 2277
• c(UL) CIC FT4 (18AWG - 14AWG);
  cRU AWM I/II A/B FT4

Aufbau

• Feindrähtiger, blanker Kupferleiter
• Aderisolation: XLPE
• Artikelindividuelle Ausführung: Leistungsadern ohne bzw. mit einem oder zwei separat geschirmten Steueraderpaaren gemeinsam in kurzen Schlaglängen verseilt
• Kupfergeflecht, verzinnt
• Außenmantel: Speziell entworfenes, thermoplastisches Elastomer (TPE), orange

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000057
• ETIM 5.0 Class-Description: Starkstromkabel

Ader-Ident-Code

• Leistungsadern: schwarz mit Aufdruck
  U/L1/C/L+; V/L2; W/L3/D /L-; GN/GE Schutzleiter
• Optionale Ausführungen mit
  einem Steueradernpaar: schwarz; weiß
  Zwei Steueraderpaare: schwarz mit weißen Ziffern: 5, 6, 7, 8

Zertifizierungen

• USA: UL TC-ER, Flexible Motor Supply
  Kanada: c(UL) CIC/TC FT4, cRU AWM I/II A/B FT4

Leiteraufbau

• Feindrähtig

Mindestbiegeradius

• Gelegentlich bewegt: 15 x Außendurchmesser
• Fest verlegt: 6 x Außendurchmesser

Nennspannung

• UL TC: 600V
  UL Flexible Motor Supply: 1000V
  c(UL) CIC/TC: 600V
  cRU AWM: 1000V
• IEC U₀/U: 600/1000 V

Prüfspannung

• 2000 V

Schutzleiter

• G = mit Schutzleiter GN/GE

Temperaturbereich

• Gelegentlich bewegt: -25°C bis +90°C
  Fest verlegt: -40°C bis +90°C
