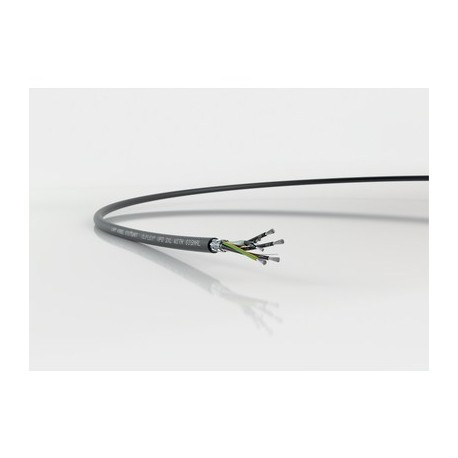

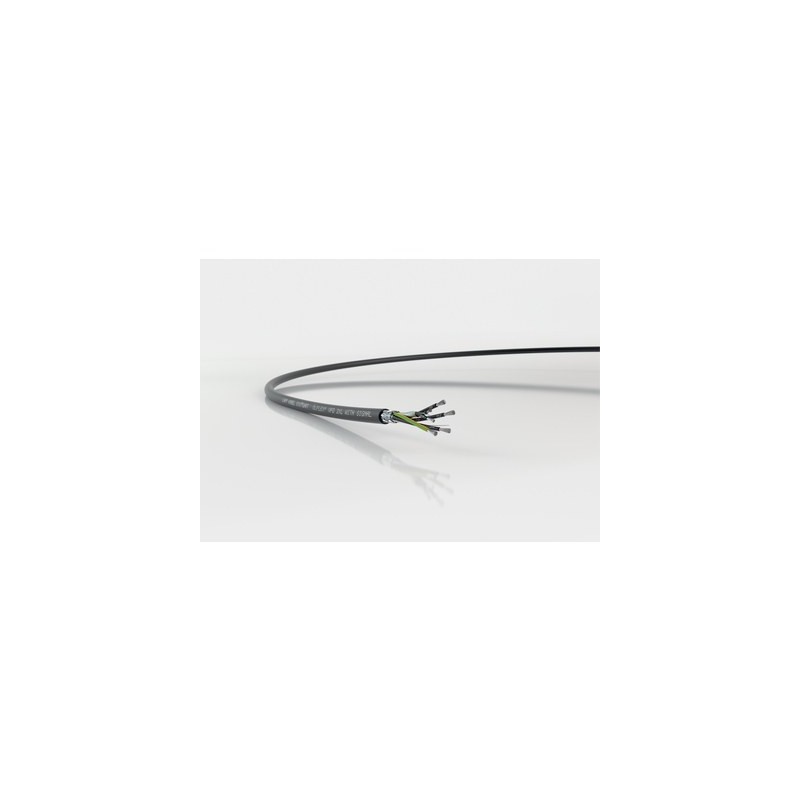

700717 LAPP ÖLFLEX VFD 2XL W/SIGNAL 2/4C+14/2C

Nutzen

• Eine gemeinsame Leitung für mehrere Stromkreise
• Multinorm-Zertifizierung reduziert die Teilevielfalt und spart Kosten
• Kostensparende, einfache Installation durch Verzicht auf geschlossene Kabelsysteme (geeignet für offene Verlegung)
• Kapazitätsarme Konstruktion ermöglicht größere Leitungslängen zwischen Umrichter und Antrieb
• UL TC-ER und c(UL) CIC/TC Zulassung

Anwendungsgebiete

• Verbindungsleitung zwischen Frequenzumrichter und Motor
• Für feste Verlegung und gelegentlich bewegten Einsatz
• Explosionsgefährdete Bereiche (Class 1 Division 2) entsprechend NEC Artikel 501
• Anlagenbau
• Industrie- und Werkzeugmaschinen

Produkteigenschaften

• Ölbeständig nach UL OIL RES I & II
• Flammwidrig nach CSA FT4;
  UL Vertical-Tray Flame Test
• 90°C Wet or Dry; -40°C Cold Bend;-25°C Cold Impact
• Sunlight resistant (UV-Beständigkeit); Direct burial (Erdverlegbarkeit nach US-Normvorgaben)

Norm-Referenzen / Zulassungen

• UL TC-ER (exposed run) nach UL 1277
• Class 1 Division 2 nach NEC Artikel 501
• Flexible Motor Supply Cable nach UL 2277
• c(UL) CIC/TC FT4; cRU AWM I/II A/B FT4
• CE (50V - 1kV)

Aufbau

• Feindrähtiger, verzinnter Kupferleiter
• Aderisolation: XLPE
• Steuerpaar mit alukaschierter Folie und Beilauflitze, verzinnt
• Trennbewicklung
• Aluminium beschichtete Folie
• Kupferabschirmgeflecht verzinnt mit Beilauflitze
• Außenmantel: Speziell entworfenes, thermoplastisches Elastomer (TPE), schwarz

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000057
• ETIM 5.0 Class-Description: Starkstromkabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Starkstromkabel

Ader-Ident-Code

• Schwarz mit weißen Nummern

Zertifizierungen

• USA: UL TC-ER, WTTC, Flexible Motor Supply
  Kanada: c(UL) CIC/TC FT4, cRU AWM I/II A/B FT4

Leiteraufbau

• Feindrähtig

Mindestbiegeradius

• Gelegentlich bewegt: 15 x Außendurchmesser
• Fest verlegt: 7,5 x Außendurchmesser

Nennspannung

• UL TC: 600V/2000V
  UL Flexible Motor Supply: 1000V
  c(UL) CIC/TC: 600V
  cRU AWM: 1000V
• IEC U₀/U: 600/1000 V

Prüfspannung

• 6000 V

Schutzleiter

• G = mit Schutzleiter GN/GE

Temperaturbereich

• Gelegentlich bewegt: -25°C bis +90°C
  Fest verlegt: -40°C bis +90°C
