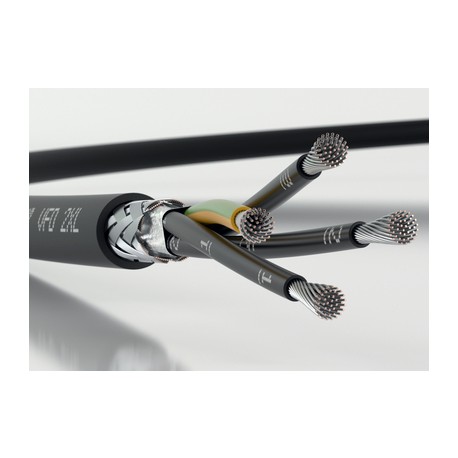

LAPP 700705 700705 VFD 2XL 4G16 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

700705 VFD 2XL 4G16 LAPP OLFLEX VFD 2XL 4G16

Artikel-Nr.: 700705

Katalog-Zahl: VFD 2XL 4G16

Hersteller: LAPP

Beschreibung:

OLFLEX VFD 2XL 4G16
ÖLFLEX VFD 2XL 4G16 6/4C
ÖLFLEX® VFD 2XL

Kategorien:

  • Kabel/Leitungen unkonfektioniert > Energiekabel 1 kV, für ortsveränderlichen Einsatz
  • LAPP > ÖLFLEX-SERVO Kabel

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von LAPP

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist eingeschränkt. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

ÖLFLEX® VFD 2XL - geschirmte VFD Leitung für feste Verlegung oder gelegentlich bewegten Einsatz mit UL TC-ER Zertifizierung.

  • Passend für Umrichterantriebe diverser Hersteller
  • Breiter Anwendungsbereich (NFPA 70/NEC)/ Konformität zu NFPA 79 für Industriemaschinen
  • EMV konform
  • Versand und Lieferung

    Versand und Lieferung

    Für Bestellungen über unseren e-shop fallen keine Versandkosten an. Bei e-shop Bestellungen ist nur eine Lieferung innerhalb von Deutschland möglich. Liefertermine und –fristen werden von Lapp nach besten Bemühen eingehalten. Die Ware wird, wenn sie auf Lager ist, innerhalb von 1-3 Tagen zum Versand gebracht. Bei Lieferengpässen, erhalten Sie in der Bestellübersicht einen Hinweis zur Lieferzeit. Der Warenversand erfolgt per Spedition oder Paketdienst. Eine Selbstabholung ist nicht möglich.

Nutzen

  • Reduzierte Isolierwanddicken, dadurch platzsparende Installation
  • Multinorm-Zertifizierung reduziert die Teilevielfalt und spart Kosten
  • Kostensparende, einfache Installation durch Verzicht auf geschlossene Kabelsysteme (geeignet für offene Verlegung)
  • Kapazitätsarme Konstruktion ermöglicht größere Leitungslängen zwischen Umrichter und Antrieb
  • UL TC-ER und c(UL) CIC/TC Zulassung

Anwendungsgebiete

  • Verbindungsleitung zwischen Frequenzumrichter und Motor
  • Für feste Verlegung und gelegentlich bewegten Einsatz
  • Explosionsgefährdete Bereiche (Class 1 Division 2) entsprechend NEC Artikel 501
  • Anlagenbau
  • Industrie- und Werkzeugmaschinen

Produkteigenschaften

  • Ölbeständig nach UL OIL RES I & II
  • Flammwidrig nach CSA FT4;
    UL Vertical-Tray Flame Test
  • 90°C Wet or Dry; -40°C Cold Bend;-25°C Cold Impact
  • Sunlight resistant (UV-Beständigkeit); Direct burial (Erdverlegbarkeit nach US-Normvorgaben)

Norm-Referenzen / Zulassungen

  • UL TC-ER (exposed run) nach UL 1277
  • Class 1 Division 2 nach NEC Artikel 501
  • Flexible Motor Supply Cable nach UL 2277
  • c(UL) CIC/TC FT4; cRU AWM I/II A/B FT4
  • CE (50V - 1kV)

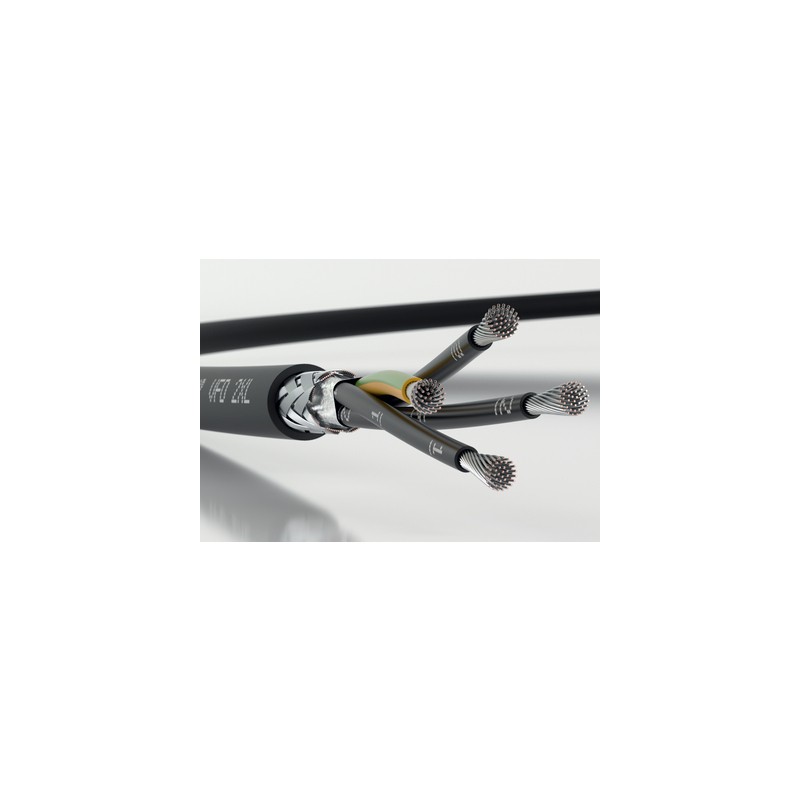

Aufbau

  • Feindrähtiger, verzinnter Kupferleiter
  • Aderisolation: XLPE
  • Aluminium beschichtete Folie
  • Abschirmungsgeflecht aus verzinnten Kupfer-Drähten
  • Außenmantel: Speziell entworfenes, thermoplastisches Elastomer (TPE), schwarz

Klassifikation ETIM 5

  • ETIM 5.0 Class-ID: EC000057
  • ETIM 5.0 Class-Description: Starkstromkabel

Klassifikation ETIM 6

  • ETIM 6.0 Class-ID: EC000057
  • ETIM 6.0 Class-Description: Starkstromkabel

Ader-Ident-Code

  • Schwarz mit weißen Nummern

Zertifizierungen

  • USA: UL TC-ER, WTTC, Flexible Motor Supply
    Kanada: c(UL) CIC/TC FT4, cRU AWM I/II A/B FT4

Leiteraufbau

  • Feindrähtig

Mindestbiegeradius

  • Gelegentlich bewegt: 15 x Außendurchmesser
  • Fest verlegt: 7,5 x Außendurchmesser

Nennspannung

  • UL TC: 600V/2000V
    UL Flexible Motor Supply: 1000V
    c(UL) CIC/TC: 600V
    cRU AWM: 1000V
  • IEC U0/U: 600/1000 V

Prüfspannung

  • 6000 V

Schutzleiter

  • G = mit Schutzleiter GN/GE

Temperaturbereich

  • Gelegentlich bewegt: -25°C bis +90°C
    Fest verlegt: -40°C bis +90°C
