61753760 LAPP SHIELD-KON RSK GAUGE

Nutzen

• Schnelle Zuordnung der vier Größen durch andere Farbgebung der Verbinder
• Lehre hilft bei der Ermittlung des passenden Verbinders und Crimpeinsatzes (abgemanteltes Kabel wird mit Schirm in Öffnung gelegt)
• Verkürzte Montagezeit

Anwendungsgebiete

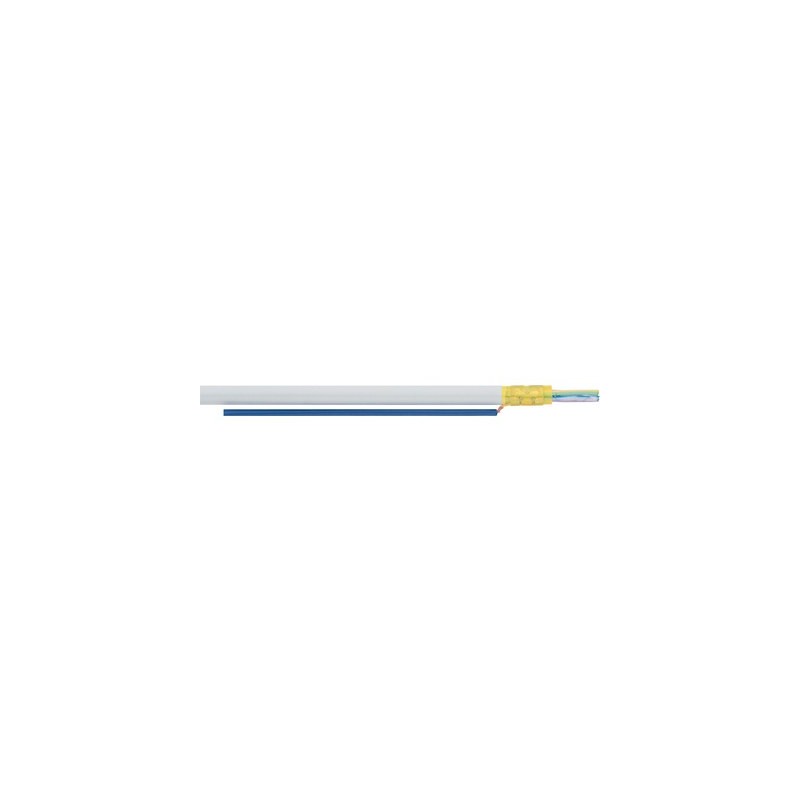

• Der einteilige SHIELD-KON® Schirmanschlussverbinder stellt eine Möglichkeit dar, abgeschirmte Leitungen schnell und dauerhaft mit einem Anschlussleiter zu verbinden

Aufbau

• Zur Verarbeitung wird der Verbinder in das Werkzeug eingesetzt, das Schirmkabel und der Anschlußleiter oder Erdungsbügel eingelegt und vercrimpt
• Beim Vercrimpen nimmt der Verbinder eine runde Form an und die beiden Enden schieben sich übereinander
• Beim Einlegen des Abschirmkabels und des Anschlussleiters ist darauf zu achten, dass deren Isolation von der MYLAR®-Isolation des Verbinders überlappt wird
• Im Inneren des Verbinders befindet sich eine Einhängelasche für den Anschlussleiter und eine Aufnahme für das Schirmkabel

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC002650
• ETIM 5.0 Class-Description: Anschluss für abgeschirmte Leitungen

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC002650
• ETIM 6.0 Class-Description: Anschluss für abgeschirmte Leitungen

Material

• Verzinntes Elektrolytkupfer
• Isolation Polyesterfilm laminiert

Temperaturbereich

• -65°C bis +125°C
