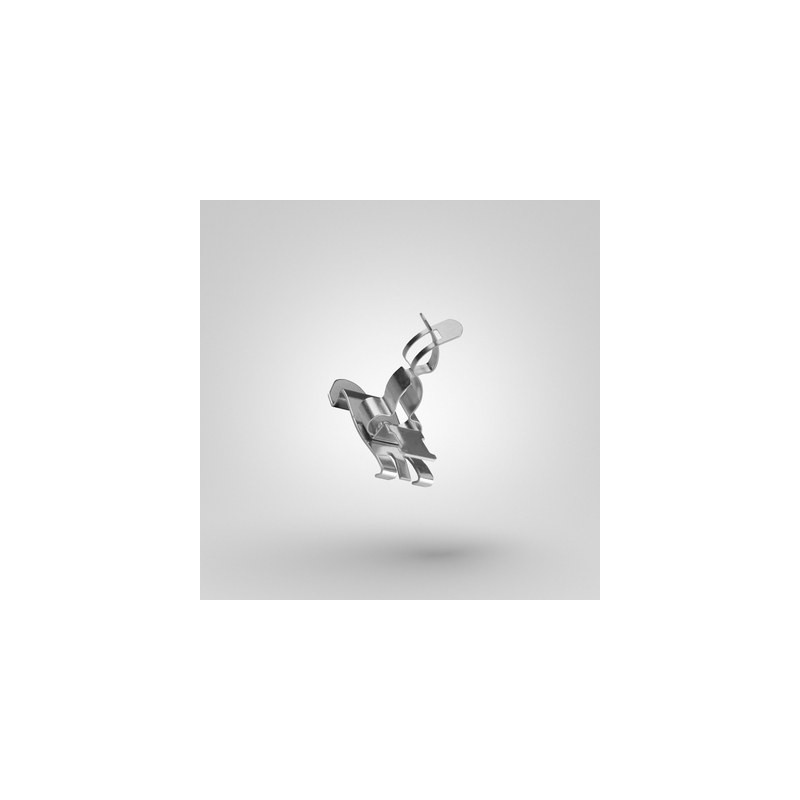

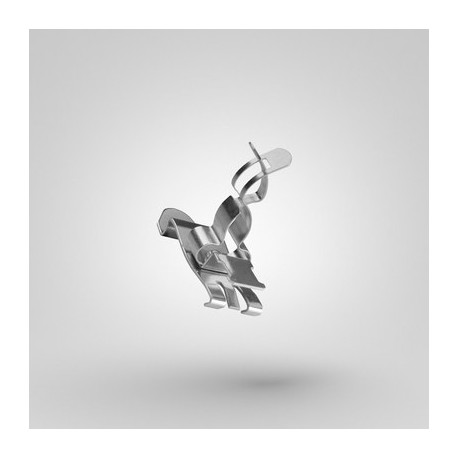

61721307 LAPP EMC-Guard MOUNT-SR 8-11

Nutzen

• Ermöglicht eine schnelle und werkzeugfreie Montage durch Eindrücken des Kabelschirms, um einen sicheren Kontakt zu erzielen
• Die elektrisch leitende Beschichtung der verzinkten Oberfläche sowie die großflächige Schirmkontaktierung bewirken einen niederohmigen Übergang zwischen dem Schirmgeflecht der Leitung sowie der Schirmklemme und leiten dadurch hochfrequente Störungen sicher ab (EMV)
• Arrondiertes Material ohne scharfe Kanten für bestmöglichen Schutz der Leitung
• Einfache Integration ins Maschinenkonzept durch kompakte Abmessungen
• Mit unterschiedlichen Klemmbereichen zur individuellen, platzsparenden Montage erhältlich

Anwendungsgebiete

• In Schaltschränken sowie an Motorsteuerungen, Gehäusen oder Maschinenanlagen verwendbar
• Für die Kontaktierung von geschirmten Leitungen mit Massepotential
• Zum Schutz vor elektromagnetischen Störungen und zum Potentialausgleich
• Für den Außenbereich geeignet

Produkteigenschaften

• Großflächige Kontaktflächen
• Federwirkung ermöglicht gleichbleibend gute Kontaktierung und einen konstanten Druck auf dem Kabelschirm
• Optimale Zugentlastung über Zugentlastungsbügel, der mittels Kabelbinder am Außenmantel der Leitung befestigt wird
• -Variante "DINrail" mit aufsteckbarem Montagebügel für 35mm-Hutschienen ist werkzeugfrei montierbar
• Variante "MOUNT" zur Direktmontage auf z.B. Montageplatten / Blechkonstruktionen mittels M4-Schraube

Norm-Referenzen / Zulassungen

• Zugentlastung am Kabelmantel nach EN 62444

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC002020
• ETIM 6.0 Class-Description: Shield connection clamp

Bemerkung

• Montage:
  "DINrail": Rasten
  "MOUNT": Schrauben

Material

• Material: gehärteter Federstahl
• Oberfläche: galvanisch verzinkt
