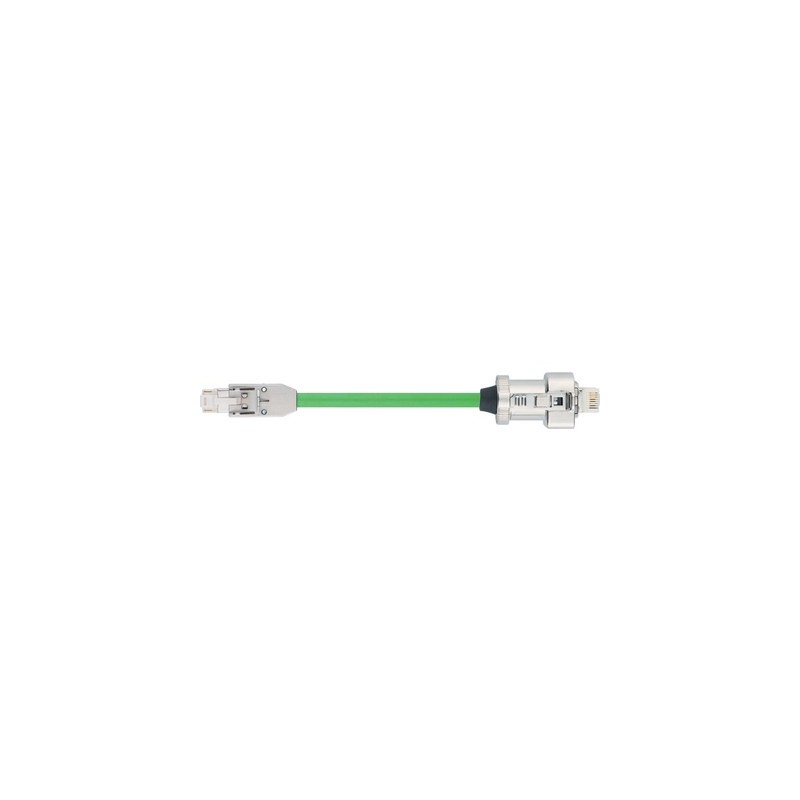

5480002690 LAPP ÖLFLEX CONNECT BL 6FX5002-2DC10 10m

Nutzen

• Regional produziert, weltweit verfügbar
• Lapp Qualitätsstandards
• Teilautomatisierter Konfektionsprozess stellt global gleichbleibend hohe Qualität sicher

Anwendungsgebiete

• Lebensmittel- und Verpackungsmaschinen
• Holzbearbeitungsmaschinen

Produkteigenschaften

• PVC Servoleitung, geschirmt
• Basic Line für statische und leicht bewegte Anwendungen mit beständigem PVC Außenmantel
• Innovatives Steckerkonzept

Norm-Referenzen / Zulassungen

• Aufbau nach SIEMENS®-Standard 6FX5002.
• Flammwidrig nach IEC 60332-1-2, VW-1, FT1

Aufbau

• Vollständiges Typenspektrum
• Bremsader mit 1,5mm² Querschnitt

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Leistungsadern: schwarz mit Aufdruck
  U/L1/C/L+; V/L2; W/L3/D /L-; GN/GE Schutzleiter
• Einpaarige Versionen: schwarz; weiß
  Zweipaarige Versionen: schwarz mit weißen Ziffern 5; 6; 7; 8
  0,34mm² Paare: WS/BR/GN/GE

Leiteraufbau

• feindrähtig gemäß VDE 0295, Klasse 5/ IEC 60228, class 5

Mindestbiegeradius

• Gelegentlich bewegt: 15 x Außendurchmesser
• Fest verlegt: 6 x Außendurchmesser

Nennspannung

• Leistungsadern und Steueradern:
  IEC U₀/U: 600/1000 V
• UL & CSA: 1000 V

Prüfspannung

• Ader/Ader: 4 kV
• Ader/Schirm: 4 kV

Schutzleiter

• G = mit Schutzleiter GN/GE

Temperaturbereich

• Gelegentlich bewegt: -5°C bis +70°C (UL: +80°C)
• Fest verlegt: -30°C bis +80°C
