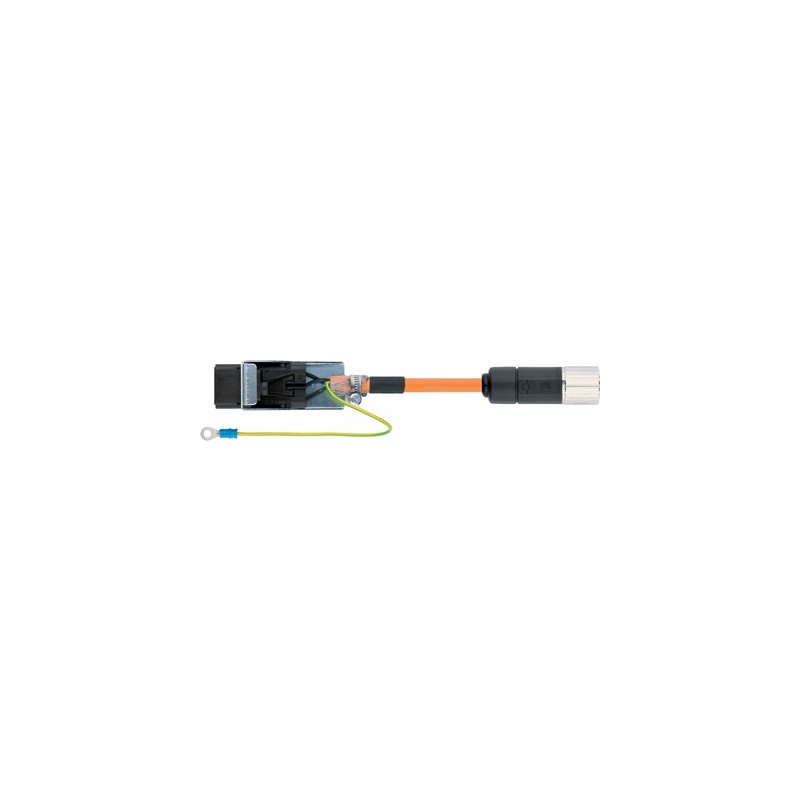

5480000440 LAPP ÖLFLEX CONNECT EL 6FX8002-2EQ10 10m

Nutzen

• Regional produziert, weltweit verfügbar
• Lapp Qualitätsstandards

Anwendungsgebiete

• Speziell für den Werkzeugmaschinenbau
• Ausführungen für Schleppketteneinsatz: Für Verfahrwege bis 100m (horizontal)
• Für sehr hohe dynamische Bewegungsabläufe

Produkteigenschaften

• Extended Line für hohe mechanische Beanspruchungen in Energieführungsketten
• Bewährt für höchste dynamische Ansprüche und lange Verfahrwege

Norm-Referenzen / Zulassungen

• Aufbau nach SIEMENS®-Standard 6FX8002.
• Flammwidrig nach IEC 60332-1-2, VW-1, FT1

Aufbau

• Vollständiges Typenspektrum
• Bremsader mit 1,5mm² Querschnitt

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Leistungsadern: schwarz mit Aufdruck
  U/L1/C/L+; V/L2; W/L3/D /L-; GN/GE Schutzleiter
• Optionale Ausführungen mit
  einem Steueradernpaar: schwarz; weiß
  Zwei Steueraderpaare: schwarz mit weißen Ziffern: 5, 6, 7, 8

Leiteraufbau

• Feinstdrähtig nach VDE 0295, Klasse 6 / IEC 60228 Cl. 6

Mindestbiegeradius

• Für flexiblen Einsatz:
  7,5 x Außendurchmesser (1,5-16mm²)
  10 x Außendurchmesser (25-50mm²)
• Fest verlegt: 4 x Außendurchmesser

Nennspannung

• Leistungsadern und Steueradern:
  IEC U₀/U: 600/1000 V
• UL & CSA: 1000 V

Prüfspannung

• Ader/Ader: 4 kV
• Ader/Schirm: 4 kV

Schutzleiter

• G = mit Schutzleiter GN/GE

Temperaturbereich

• Bewegt: -40°C bis +90°C
  (UL/CSA: +80°C)
• Fest verlegt: -50°C bis +90°C
  (UL/CSA: +80°C)

Wechselbiegezyklen

• 10 Mio. Zyklen
