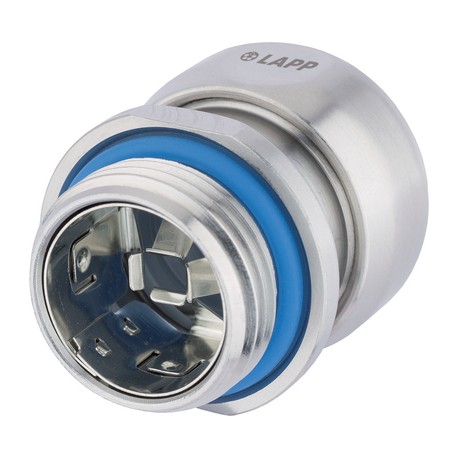

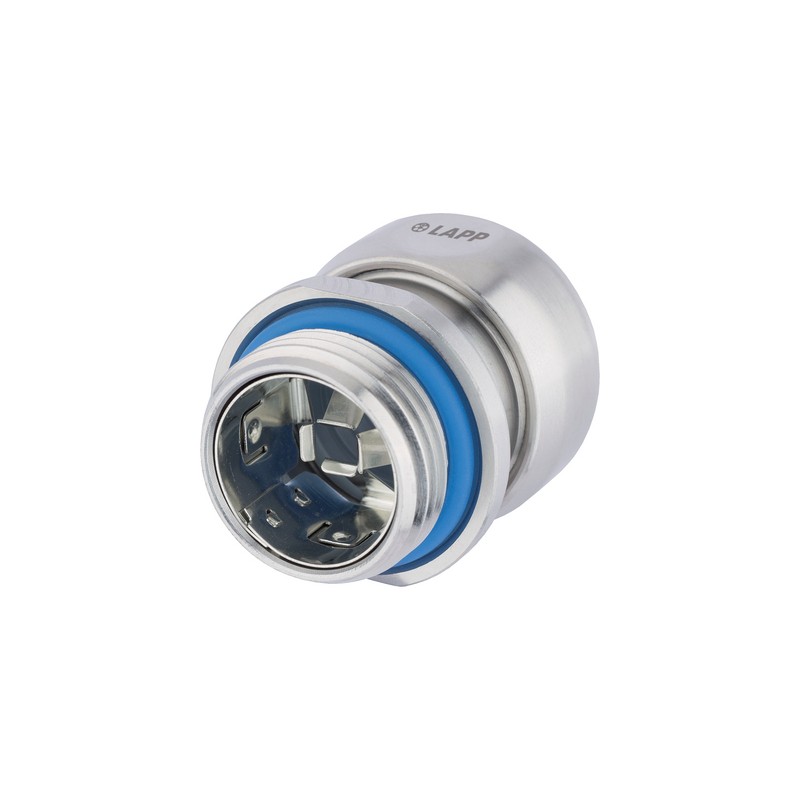

53806732 LAPP SKINTOP INOX SC M 50

Nutzen

• Glatte Oberflächen - ohne Kanten
• Kompakte Bauform
• Große, variable Klemmbereiche
• Niederohmiger Schirmkontakt, optimaler EMV-Schutz
• Hochleitfähige, flexible EMV-Kontaktfeder, dadurch einfache Installation verschiedener Schirmdurchmesser

Anwendungsgebiete

• Zur EMV-gerechten Erdung des Cu-Schirmgeflechts
• Pharmaindustrie
• Lebensmittelindustrie (produktfreie Zone, Spritzzone)
• On- und Offshore Anwendungen
• Abfüllanlagen und Brauereien

Norm-Referenzen / Zulassungen

• DIN EN ISO 14159
  Sicherheit von Maschinen – Hygieneanforderungen an die Gestaltung von Maschinen
• DIN EN 1672-2
  Nahrungsmittelmaschinen – Allgemeine Gestaltungsleitsätze
• ECOLAB^®
  Industriestandard im Bereich der professionellen Reinigung und Desinfektion in der Lebensmittelfertigung
• NSF/ANSI 169
  Gestaltungskriterien für hygienegerechte Maschinen, Apparate und Komponenten

Aufbau

• Metrisches Anschlussgewinde gem. DIN EN 60423
• Grundlage für technische Angaben DIN IEC 62444

Bemerkung

• Bei lackierten, eloxierten oder pulverbeschichteten Gehäusen benötigen Sie für den optimalen Kontakt die Erdpotentialausgleichs-Gegenmutter SKINDICHT® SM-PE-M

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000441
• ETIM 5.0 Class-Description: Kabelverschraubung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000441
• ETIM 6.0 Class-Description: Kabelverschraubung

Achtung

• Einbaumaße und Anzugsdrehmomente
  siehe Beipackzettel

Material

• Körper: Edelstahl - V4A
  (1.4404 / 316L)
  Einsatz: Polyamid
  Dichtung: Silikon
  O-Ring: Silikon
• Halogenfrei

Schutzart

• IP 68 - 10 bar (M12 - M20)
  IP 68 - 5 bar (M25 - M50)
  IP 69
  NEMA Type 1, 2, 4x, 6, 12

Temperaturbereich

• -40°C bis +100°C
