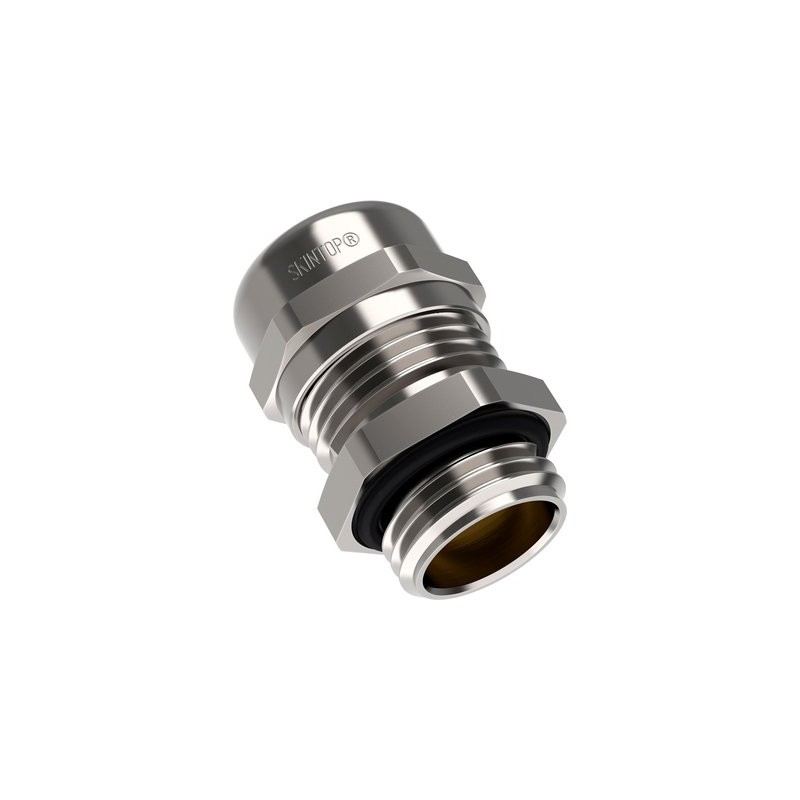

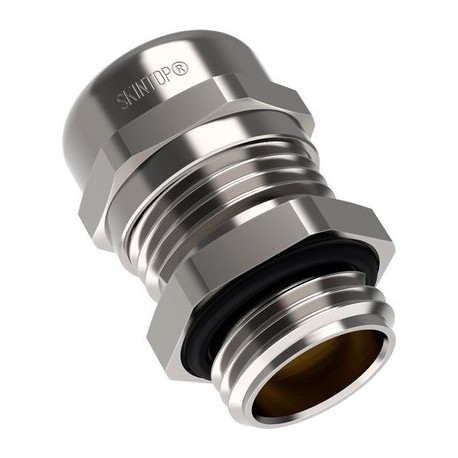

52110029 LAPP SKINTOP MS-M ATEX BÜRSTE 20x1,5

Nutzen

• Schneller und unkomplizierter montierbar als jedes andere System
• Optimaler, niederohmiger 360° Schirmkontakt
• Einfache Kabeljustierung
• Einfache Deinstallation
• Antistatisch, kälteschlagbeständig und sicher

Anwendungsgebiete

• Zur EMV-gerechten Erdung des Cu-Schirmgeflechts
• Chemische und petrochemische Industrie
• Anlagenbau
• Gerätegruppe II / Kategorie 2G+1D
• Geräte, Maschinen und Anlagen der Zündschutzart erhöhte Sicherheit "e", Staubexplosionsschutz durch Gehäuse "t"

Aufbau

• Metrisches Anschlussgewinde gem. DIN EN 60423
• Grundlage für technische Angaben DIN IEC 62444

Bemerkung

• Ausführung SKINDICHT® SHVE-M 20x1,5 ATEX mit EMV Erdungshülse, zur Abdeckung kleiner Kabelklemmbereiche
• SKINDICHT® SHVE-M 20x1,5 ATEX ist nicht IECex zugelassen

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000441
• ETIM 5.0 Class-Description: Kabelverschraubung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000441
• ETIM 6.0 Class-Description: Kabelverschraubung

Achtung

• Einbaumaße und Anzugsdrehmomente
  siehe Beipackzettel

Zertifizierungen

• CE 0637 Ex II 2G
  Ex eb IIC Ex II 1D
  Ex ta IIIC
  IECEx IBE 13.0026X

Material

• SKINTOP® MS-M ATEX BRUSH
  Körper: Messing, vernickelt
  Einsatz: Spezial Polyamid
  EMV-Bürste: Messing
  Dichtring: Spezial Elastomer
  O-Ring: Spezial Elastomer
  SKINDICHT® SHVE-M ATEX
  Körper: Messing vernickelt
  Erdungshülse: Messing, blank
  Dichtkonus: Spezial Elastomer
  O-Ring: Spezial Elastomer

Prüfungen

• DIN EN 60079-0
  DIN EN 60079-7
  DIN EN 60079-31

Schutzart

• IP 68 - 10 bar

Temperaturbereich

• SKINTOP® MS-M ATEX BRUSH
  -30°C bis +90°C
  SKINDICHT® SHVE-M ATEX
  -20°C bis +80°C
