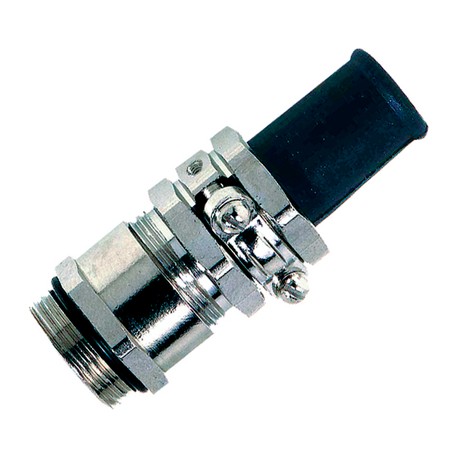

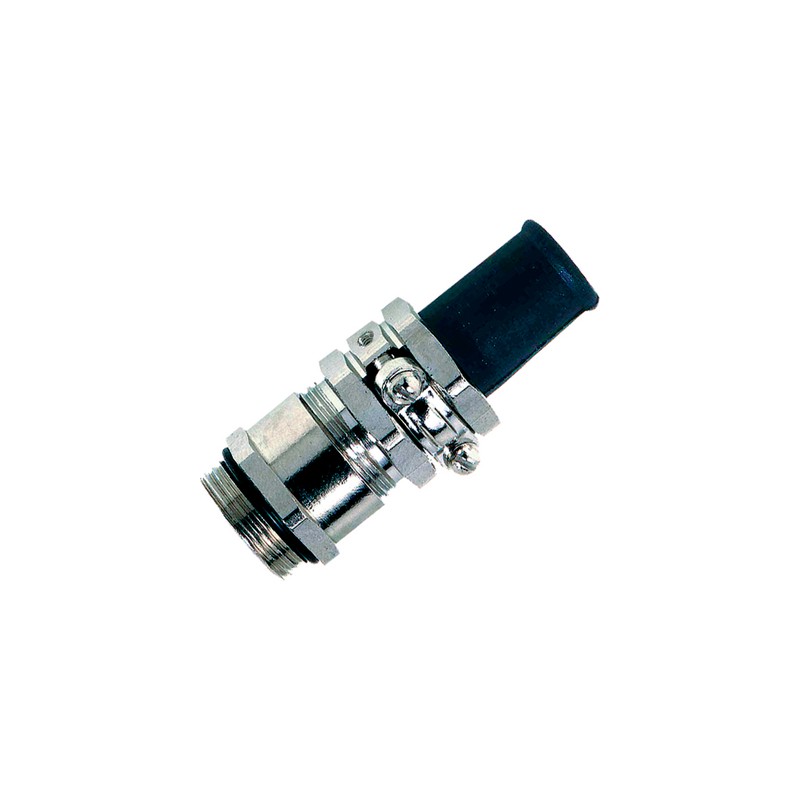

52105740 LAPP SKINDICHT SRE-M 40/36/35/30

Nutzen

• Perfekte Abdichtung mit Knickschutz
• Optimaler, niederohmiger 360° Schirmkontakt
• kabelschonende Zugentlastung
• Schonende Klemmung des Kabels
• Hohe Schutzart

Anwendungsgebiete

• Erdungs-Kabelverschraubung mit zusätzlichem Knickschutz. Einsatzgebiete überall wo elektrische Störfelder auftreten können.
• Bewegliche Maschinenteile
• Förder- und Transportanlagen
• Fertigungsstraßen
• Mess-, Steuer- und Regeltechnik

Aufbau

• Metrisches Anschlussgewinde gem. DIN EN 60423
• Grundlage für technische Angaben DIN IEC 62444

Bemerkung

• Bei lackierten, eloxierten oder pulverbeschichteten Gehäusen benötigen Sie für den optimalen Kontakt die Erdpotentialausgleichs-Gegenmutter SKINDICHT® SM-PE-M
• Beispiel-Bestellbezeichnung:
  SRE-M 20 / 13,5 / 9 / 6
  20 = Anschlussgewinde metrisch
  13,5 = Funktionsgewinde PG
  9 = Lichte Weite Knickschutztülle (F)
  6 = Lichte Weite der Erdungshülse (B)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000441
• ETIM 5.0 Class-Description: Kabelverschraubung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000441
• ETIM 6.0 Class-Description: Kabelverschraubung

Achtung

• Einbaumaße
  siehe Anhang T21

Auf Anfrage

• Mit langem Anschlussgewinde lieferbar

Material

• Körper: Messing vernickelt
  Erdungshülse: Messing blank
  Knickschutztülle: CR/NBR
  O-Ring: NBR

Schutzart

• IP 65

Temperaturbereich

• -20°C bis +80°C
