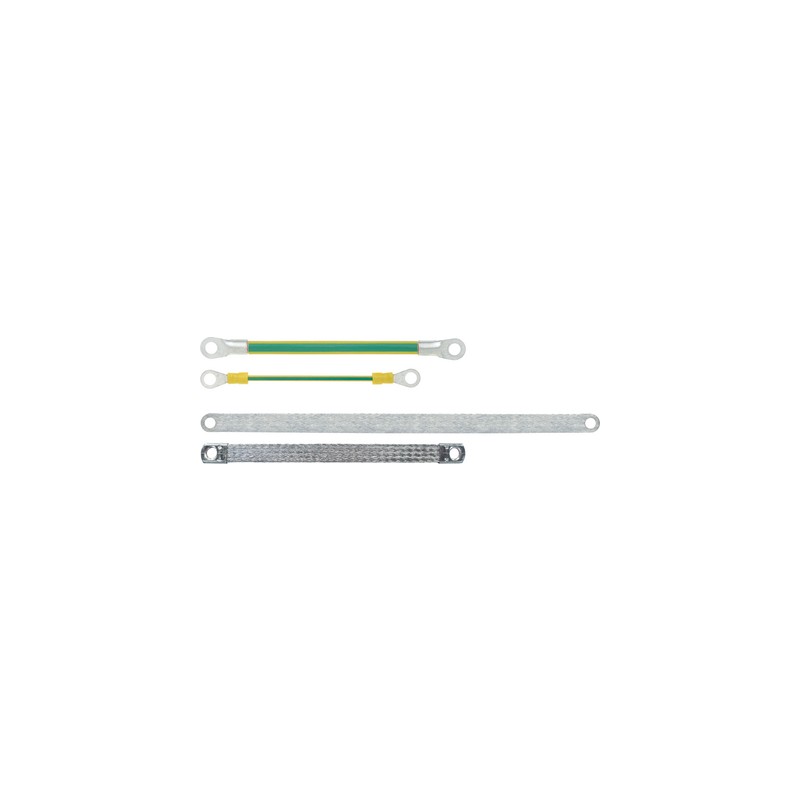

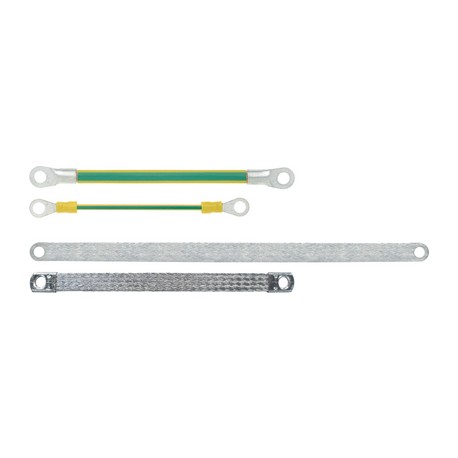

4571125 LAPP Bodengurt 1X25/M8/300mm GN/YE

Anwendungsgebiete

• Schaltschrankbau
• Die Schutzmaßnahme Schutzerdung ist normativ vorgeschrieben
• Geerdet werden müssen feste sowie bewegliche metallische Teile, wie Türen beim Schaltschrankbau etc.

Produkteigenschaften

• Fixlängen für Schrauben M6 und M8

Norm-Referenzen / Zulassungen

• UL File Nummer: E501239, siehe Tabelle

Aufbau

• Erdungsbänder:
  - Litze aus blanken Kupferdrähten
  - Isolation auf PVC Basis
  - Konfektioniert mit Ringkabelschuhen
• Flachband-Erder pressverschweißt:
  - Litze aus verzinnten Kupferdrähten
  - Pressverschweißte Enden
• Flachband-Erder mit Hülsen:
  - Litze aus verzinnten Kupferdrähten
  - Konfektioniert mit aufgepressten Kontakthülsen

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000490
• ETIM 5.0 Class-Description: Zubehör für Erdung und Blitzschutz

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000490
• ETIM 6.0 Class-Description: Zubehör für Erdung und Blitzschutz

Ader-Ident-Code

• Konfektionierte Erdungsbänder
  Grün/Gelb

Leiteraufbau

• Konfektionierte Erdungsbänder
  IEC 60 228 Klasse 6
  Konfektionierte Flachband-Erder
  IEC 60 228 Klasse 6, verzinnt
• Feinstdrähtig

Mindestbiegeradius

• Konfektionierte Erdungsbänder
  7 x Außendurchmesser
  Konfektionierte Flachband-Erder
  2 x Dicke des Bandes

Prüfspannung

• Konfektionierte Erdungsbänder
  2500 V

Temperaturbereich

• Konfektionierte Erdungsbänder
  -30°C bis zu +70°C
  Konfektionierte Flachband-Erder
  -5°C bis zu +70°C
