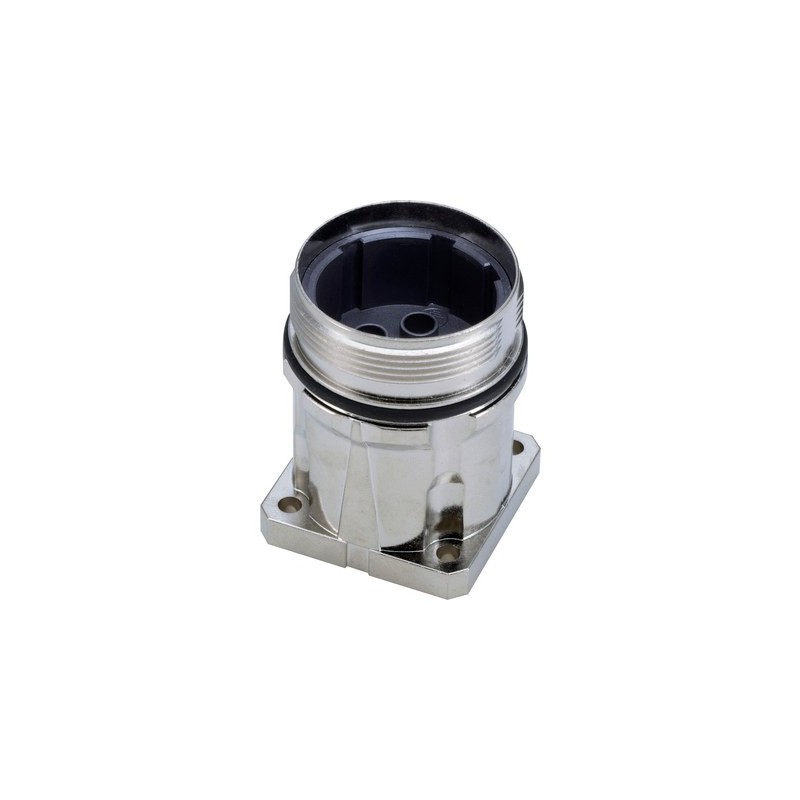

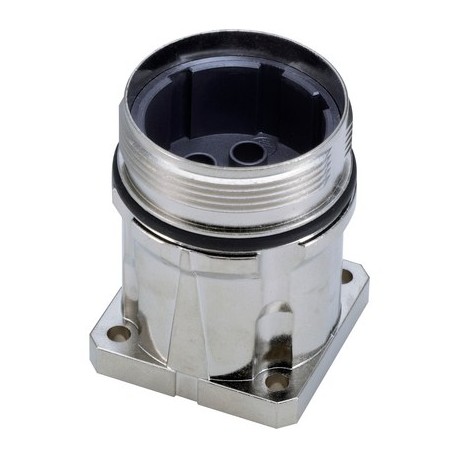

44429309 LAPP EPIC POWER LS1.5 A1 3+PE+4 (1)

Nutzen

• höhere Leistung für Servomotoren
• Vibrationssichere robuste Ausführung
• EMV Ausführung für Leitungen mit großem Querschnitt

Anwendungsgebiete

• Anlagenbau
• Servoantriebe und Servokonfektionen

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC002635
• ETIM 5.0 Class-Description: Rundsteckverbinder (Industriesteckverbinder)

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC002635
• ETIM 6.0 Class-Description: Rundsteckverbinder (Industriesteckverbinder)

Bemessungsspannung in V

• 630 V (3,6mm Kontakte)
• 250 V (2mm Kontakte)

Bemessungsstoßspannung

• 6 kV (3,6 mm Kontakte)
• 4 kV (2 mm Kontakte)

Bemessungsstrom in A

• 70 A (3,6mm Kontakte) bei 25°C
• 30 A (2mm Kontakte) bei 25°C

Verschmutzungsgrad

• 3

Kontakte

• Messing vergoldet

Kontaktzahlen

• 3+PE+2(3.6mm/2mm)
• 3+PE+4(3.6mm/2mm)

Leitungsanschluss

• Crimpanschluss: 0.75 - 10 mm² (3,6mm Kontakte)
• Crimpanschluss: 0.14 - 4.0 mm² (2mm Kontakte)

Material

• Gehäuse: Zinkdruckguss vernickelt, Messing vernickelt
  Isolierkörper: PA,
  Dichtung: FPM

Schutzart

• IP 67

Steckzyklen

• 50

Temperaturbereich

• -20 °C bis +125 °C
