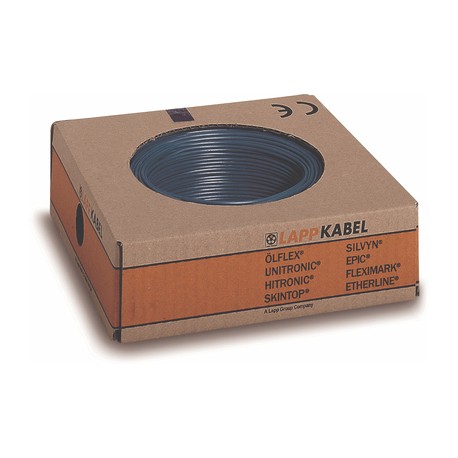

4180600K LAPP MULTISTANDARD SC 1 EMBOSS 1X1 GNYE

Nützt

• Für den Einsatz in den wichtigsten globalen Märkten
• Reduzierung der technischen Dokumentation
• Einfaches Verstauen
• Erhöht die Wirtschaftlichkeit des Produktionsprozesses

Anwendungsbereich

• Werksverkabelung
• Interne Verkabelung von Geräten
• Schaltschrankverdrahtung

Produkteigenschaften

• Schwer entflammbar nach IEC 60332-1-2
• Schwer entflammbar nach UL VW1/CSA FT1
• Ölbeständig

Normreferenzen / Zulassungen

• Multinormkabel haben Leiterlitzen mit Nennweiten in mm² oder AWG/kcmil. Die Mastergröße ist in der nachstehenden Tabelle angegeben, während die entsprechende Größe des anderen Systems im Anhang T16 dieses Katalogs zu finden ist. Bei dieser verwandten Sekundärgröße erweist sich der Querschnitt des Leiters meist als größer als der
  vorgegebenen Nennwert.
• Kabeltyp-Zertifizierungen: <HAR> H05V-K nach EN 50525-2-31, UL AWM
  Styles 1007 &; 1569 (nach UL nach UL-Norm UL 758, UL AWM-Aktenzeichen der U.I. Lapp GmbH: E63634), CSA AWM I A/B (nach CSA nach CSA-Norm CSA
  C22.2 Nr. 210-05, CSA-Klasse 5851-01)

Produkt Make-up

• Feindrahtstrang aus verzinnten Kupferdrähten
• Spezielle Kerndämmung auf PVC-Basis

Klassifikation ETIM 5

• ETIM 5.0 Klassen-ID: EC000993
• ETIM 5.0 Class-Beschreibung: Einadriges Kabel

Klassifikation ETIM 6

• ETIM 6.0 Klassen-ID: EC000993
• ETIM 6.0 Class-Beschreibung: Einadriges Kabel

Leiter verseilen

• Feindraht nach VDE 0295 Klasse 5/ IEC 60228 Klasse 5

Minimaler Biegeradius

• 4 x Außendurchmesser (OD) für den normalen Gebrauch; 2 x OD für Vorsichtsmaßnahmen beim Biegen

Nennspannung

• HAR / IEC: U0/U: 300/500 V;
  UL (AWM): U: 300 V;
  CSA (AWM I A/B): U: 300 V

Prüfspannung

• 2000 V

Temperaturbereich

• Festinstallation:
  HAR/IEC: -40 °C bis +70 °C;
  UL (AWM): bis +105°C;
  CSA (AWM I A/B): bis +105°C
