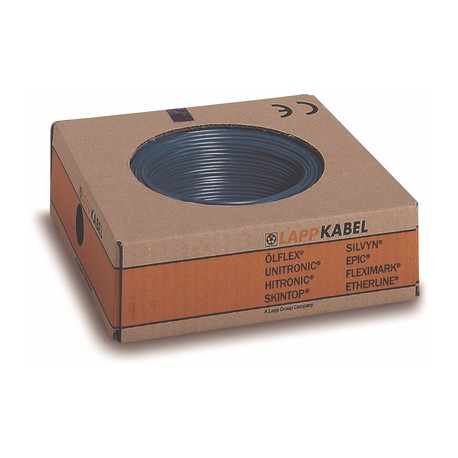

4161005 LAPP Multistandard SC 2.1 1x25 WH

Erlös

• Für den Einsatz in wichtigen globalen Märkten
• Reduzierung der Verwaltung der technischen Dokumentation
• Einfachere Lagerung; erhöht die Kosteneffizienz des Produktionsprozesses
• Verwenden Sie XL-isolierte Klemmenkappen

Umfang der Nutzung

• Werksverkabelung
• Feldverdrahtung
• Innenverdrahtung der Geräte
• Verdrahtung von Schaltschränken
• Unipolare Kabel mit grüner Isolierung ≥ 4 AWG können als Schutzleiter (EGC/Equipment Earthing Conductor) in Trays nach NFPA 70 (NEC) eingesetzt werden

Produkteigenschaften

• Nicht-Flammen-Propagator, gemäß IEC 60332-1-2
• Nicht-Flammen-Propagator, nach UL VW1 / CSA FT1.
• Ölbeständig

Normreferenzen / Zulassungen

• Kabel nach IEC und amerikanischer Norm haben geflochtene Leiter mit Nennweiten in mm² oder AWG/kcmil. Die Hauptgröße ist in der folgenden Tabelle aufgeführt, und die äquivalente Größe des anderen Systems ist in Anhang T16 dieses Katalogs zu finden. für diese verwandte Sekundärgröße ist der Querschnitt des Leiters in der Regel größer als der angegebene Nennwert
• Zertifizierungen: <HAR> H07V-K nach EN 50525-2-31; UL AWM Style 1015 (von UL, konform mit UL 758 Standard, U.I. Lapp GmbH, UL AWM Dossier Nummer: E63634); (UL) MTW (nach UL, nach UL-Norm 1063, U.I. Lapp GmbH, Dossiernummer (UL) MTW: E198296); CSA TEW (gemäß CSA, konform zu CSA C22.2 Nr. 127, CSA Klasse 5835-01)

Produktzusammensetzung

• Leiter von fein verzinnten Kupferdrähten
• Spezielle Isolierung auf PVC-Basis.

ETS-Klassifikation 5

• ETIM 5.0 Klassen-ID: EC000993
• ETIM Class 5.0 Beschreibung: Unipolares Kabel

ETTIM Bewertung 6

• ETIM 6.0 Klassen-ID: EC000993
• ETIM 6.0 Class-Beschreibung: Leiterkabel

Fahrertraining

• Feindraht, nach VDE 0295 CIase 5 / IEC 60228 CIase 5

Minimaler Krümmungsradius

• 8 mm ≤: 4 x DE*/2 x DE**; 8 < DE≤ 12 mm: 5 x DE*/3 x DE**; >12 mm: 6 x DE*/4 x DE**

Nennspannung

• HAR/IEC: U₀/U: 450/750 V;
  UL (AWM): U: 600 V;
• UL (MTW): U: 600 V;
  CSA (TEW): U: 600 V

Temperaturbereich

• Festinstallation: HAR/IEC: -40 °C bis +70 °C; UL (AWM): bis zu +105°C;
• UL (MTW): bis +90 °C; CSA (TEW): bis +105 °C
