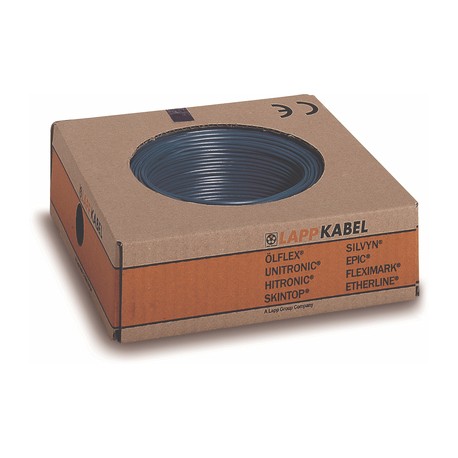

4160457 LAPP Multi-Standard SC 2.1 1X1.5 WHYE

Vorteile

• Vielfältige Einsatzmöglichkeiten
• Minimaler Bedarf an technischer Dokumentation dank der zahlreichen internationalen Zertifizierungen, von denen das Kabel profitiert
• Vereinfachte Lagerung; Verbesserte Kosten von Produktionsprozessen
• Verwendbar mit "XL-Endverschlüssen und Aderendhülsen, isoliert"

Anwendung

• "Werksverdrahtung" = Verkabelung vor Ort
• "Field Wiring" = Feldverdrahtung
• Interne Verkabelung von Elektro- und Elektronikgeräten
• Verdrahtung von Schalttafeln
• 4 AWG ≥ grün isolierte einadrige Leiter können als Schutzleiter (Geräteerdungsleiter) auf einer Plattform nach NFPA 70 (NEC) verwendet werden

Produkteigenschaften

• Selbstverlöschend nach IEC 60332-1-2
• Selbstverlöschend nach UL VW1 / CSA FT1
• Ölbeständig

Normreferenzen / Zulassungen

• Multistandard-Kabel mit Leitern mit Nennabmessungen in mm² oder AWG/kcmil. Die Master-Sektion ist in der folgenden Tabelle dargestellt, während die entsprechende Sektion des anderen Systems in Tabelle T16 dargestellt ist. Bei diesem äquivalenten Querschnitt ist die Leitergröße oft größer als der angegebene Nennwert.
• Kabeltyp-Zertifizierungen: <HAR> H07V-K nach EN 50525-2-31, UL AWM
  Style 1015 (mit UL nach UL Standard UL 758, UL AWM Dateinummer der U.I. Lapp GmbH: E63634), (UL) MTW (mit UL nach UL Standard UL 1063, U.I. Lapp GmbH (UL) MTW Dateinummer: E198296), CSA TEW (mit CSA nach CSA Standard CSA C22.2 Nr. 127, CSA Klasse 5835-01)

Konstruktion

• Litzen aus dünnen Drähten aus verzinntem Kupfer
• PVC-Leiterisolierung

ETIM 5 Klassifizierung

• ETIM 5.0 Klassen-ID: EC000993
• Beschreibung Klasse ETIM 5.0: einadriges Kabel

ETIM 6 Klassifizierung

• ETIM 6.0 Klassen-ID: EC000993
• ETIM 6.0 Class-Beschreibung: Leiter

Seilleiter

• Dünne Drähte nach VDE 0295, Klasse 5 / IEC 60228 Klasse 5

Minimaler Biegeradius

• Gemäß EN 50565-1;
  Außendurchmesser ≤ 8 mm: 4 x DE*/2 x DE**;
  8 < AD ≤ 12 mm: 5 x ED*/3 x DE**;
  AD > 12 mm: 6 x DE*/4 x AD**

Nennspannung (V)

• HAR/IEC:U₀/U: 450/750 V;
  UL (AWM): U: 600V;
• UL (MTW): U: 600 V;
  CSA(TEW): U: 600V

Temperaturbereich

• Festinstallation: HAR / IEC: -40°C bis +70°C; UL (AWM): bei +105°C;
• UL (MTW): bei +90°C; CSA (TEW): bei +105°C
