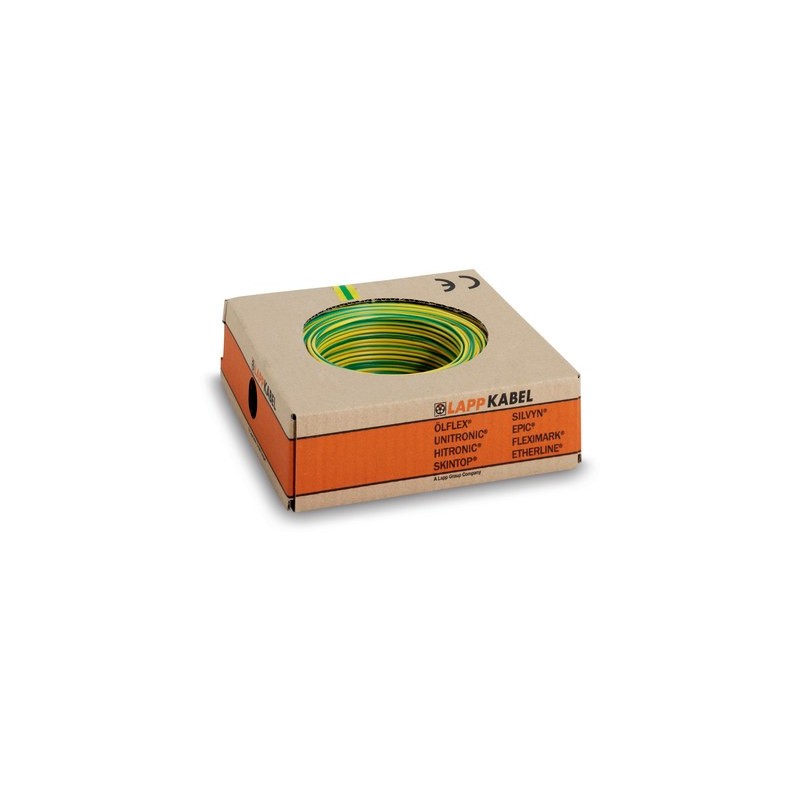

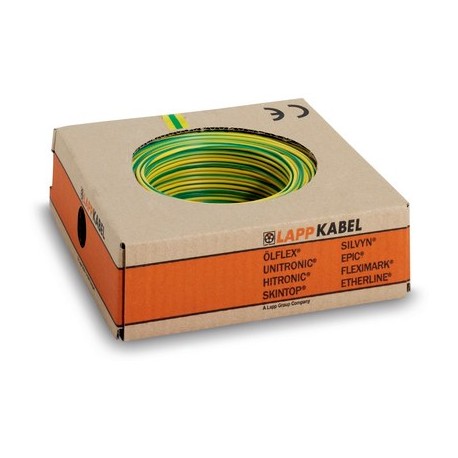

4150803 LAPP Multi-Standard SC 2.2 1X10 Mrd.

Nützt

• Für den Einsatz in wichtigen globalen Märkten
• Vereinfachte technische Dokumentation
• Einfache Lagerung; erhöhte wirtschaftliche Effizienz des Produktionsprozesses
• Installation mit "XL Insulated Tips"

Anwendungen

• Für die Installation in Industriegebieten
• Vor-Ort-Verkabelung
• Für interne Verkabelung in Geräten und Steuerschränken
• Geschützte Dichtung in oder in der Nähe von Beleuchtungsanlagen
• Einadrige Drähte mit grüner Isolierung ≥ 4 (amerikanischer Standard für Drahtgrößen/Gauge/Kabelquerschnitte) können gemäß NFPA 70 (NEC) als Erdungsleitungen (EGC/Equipment Earthing Conductor) in Trays verwendet werden

Funktionen

• Keine Verbrennung gemäß IEC 60332-1-2 unterstützt
• UL VW1/CSA FT1 Flammschutzmittel
• Ölbeständig

Normen / Konformitätszertifikate

• Kabelkernquerschnitte nach harmonisierten Standards sind in mm² oder AWG angegeben, die Querschnittskorrespondenz findet sich in Tabelle T16 im Anhang des Katalogs.
• Zertifizierung: <HAR> H07V2-K
  gemäß EN 50525-2-31, UL AWM Stil 10269
  (gemäß UL 758, UL AWM
  Aktennummer U.I. Lapp GmbH: E63634),
  (UL) MTW (UL
  1063, (UL) MTW-Aktennummer der U.I. Lapp
  GmbH: E198296), CSA TEW (gemäß CSA C22.2 Nr. 127, CSA
  Baureihe 5835-01)

Design

• Leiter aus verzinntem Kupferdraht
• Leiterdämmung basierend auf spezieller PVC-Mischung

ETIM-Klassifikation 5

• ETIM 5.0 Klassen-ID: EC000993
• ETIM 5.0 Klassenbeschreibung: Solide Drähte

ETIM-Klassifikation 6

• ETIM 6.0 Klassenbezeichnung: EC000993
• ETIM Klasse 6.0 Beschreibung: Massiver Draht

Leitungskonstruktion

• Hergestellt aus dünnen Kupferdrähten, Flexklasse 5 gemäß VDE 0295/ IEC 60228

Minimaler Biegeradius

• D ≤ 8 mm: 4 x D*/2 x D**; 8 < D ≤ 12 mm: 5 x D*/3 x D**;D > 12 mm: 6 x D*/4 x D**

Nennspannung

• HAR / IEC: U₀/U: 450/750 V;
  UL (AWM): U: 1000 V;
• UL (MTW): U: 600 V;
  CSA (TEW): U: 600 V

Temperaturbereich

• Festdichtung: HAR/IEC: -40°C bis +90°C; UL (AWM): Bis zu +105°C;
• UL (MTW): bis +90 °C; CSA (TEW): bis +105 °C
