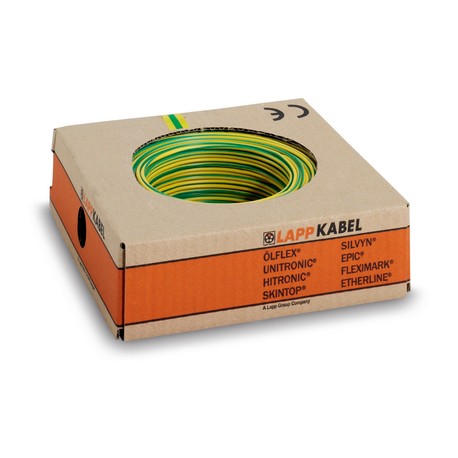

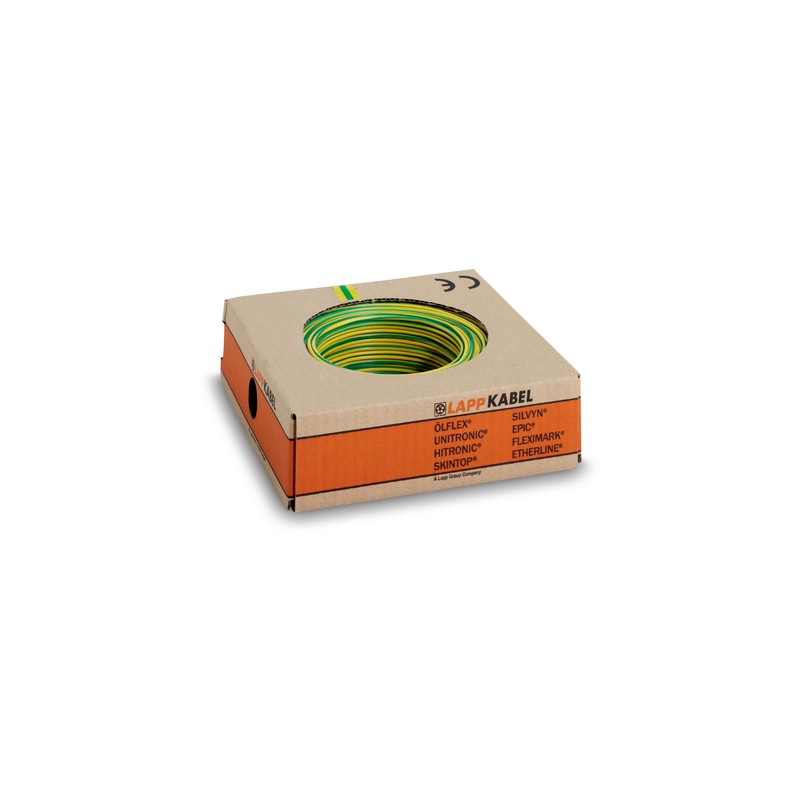

4150402K LAPP MULTI-STANDARD SC 2.2 EMBOSS 1X1,5 BU

Nutzen

• Einsatz auf den wichtigsten globalen Märkten möglich
• Reduzierung des technischen Dokumentationsaufwands
• Vereinfachte Lagerhaltung; Erhöhung der Wirtschaftlichkeit in der Produktion
• Funktioniert mit "Aderendhülsen XL, isoliert"

Anwendungsgebiete

• Factory wiring
• Field wiring
• Interne Verdrahtung von Geräten und in Schaltschränken
• Geschützte Verlegung in und an Leuchten
• Grün-isolierte Einzeladern ≥ 4 AWG sind einsetzbar als Schutzleiter (EGC/ Equipment Grounding Conductor) auf Pritsche nach NFPA 70 (NEC)

Produkteigenschaften

• Flammwidrig nach IEC 60332-1-2
• Flammwidrig nach UL VW1 / CSA FT1
• Ölbeständig

Norm-Referenzen / Zulassungen

• Multinormleitungen sind in metrischen Nennquerschnitten in mm²oderAWG/kcmil-Nenngrößen ausgeführt. Der führende Querschnitt ist in untenstehender Tabelle genannt, der jeweils zuordenbare Querschnitt des anderen Systems ist aus Kataloganhang Tabelle T16 zu ersehen. Für diese zuordenbare sekundäre Größe fällt der Leiterquerschnitt meist größer aus.
• Bauartzertifizierungen: <HAR> H07V2-K nach EN 50525-2-31, UL AWM style 10269 (durch UL nach UL-Norm UL 758, UL AWM file number der U.I. Lapp GmbH: E63634), (UL) MTW (durch UL nach UL-Norm UL 1063, (UL) MTW file number der U.I. Lapp GmbH: E198296), CSA TEW (durch CSA nach CSA-Norm CSA C22.2 No. 127, CSA class 5835-01)

Aufbau

• Feindrähtige Litze aus verzinnten Kupferdrähten
• Aderisolation auf Spezial-PVC-Basis

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000993
• ETIM 5.0 Class-Description: Aderleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000993
• ETIM 6.0 Class-Description: Aderleitung

Leiteraufbau

• Feindrähtig nach VDE 0295 Klasse 5/ IEC 60228 Class 5

Mindestbiegeradius

• AD ≤ 8mm: 4 x AD*/2 x AD**;
  8 < AD ≤ 12mm: 5 x AD*/3 x AD**;
  AD > 12mm: 6 x AD*/4 x AD**

Nennspannung

• HAR / IEC: U₀/U: 450/750 V;
  UL (AWM): U: 1000 V;
• UL (MTW): U: 600 V;
  CSA (TEW): U: 600 V

Temperaturbereich

• Fest verlegt:
  HAR / IEC: -40°C bis +90°C;
  UL (AWM): bis +105°C;
• UL (MTW): bis +90°C;
  CSA (TEW): bis +105°C
