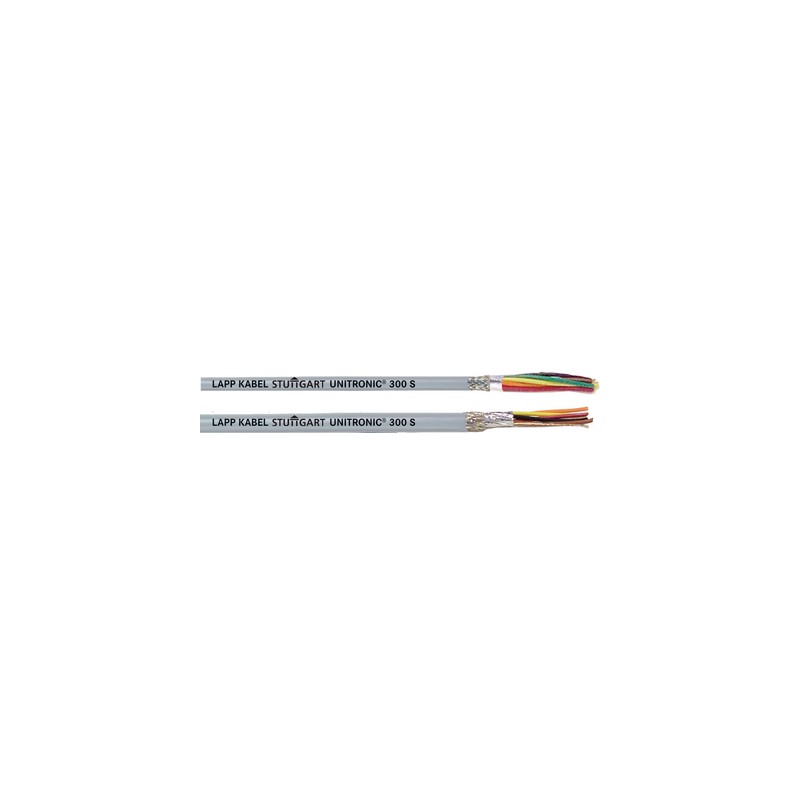

302220 LAPP UNITRONIC 300 20X0,34 22/20C

Nutzen

• Breite Einsatzmöglichkeit durch mehrfache Zertifizierungen
• Kostensparende, einfache Installation durch Verzicht auf geschlossene Kabelsysteme (geeignet für offene Verlegung)

Anwendungsgebiete

• Steuer- und Signalleitungen für interne und externe Verkabelung
• Für den nordamerikanischen Markt
• In den USA auf Basis CMG, PLTC oder ITC direkte Verlegung auf Pritsche, in Kombination mit -ER (Exposed Run) für ungeschützte Übergangssektionen von je max. 1,8 m Länge
• Direkte Erdverlegung in den USA normativ erlaubt für Leiternennquerschnitte 18 AWG und 16 AWG, dank DIRECT BURIAL-Zulassung für diese Querschnitte
• Torsionsbeständig bis ±150 °/m im Drip Loop von Windkraftanlagen

Produkteigenschaften

• Ölbeständig nach UL OIL RES I
• Geeignet für Torsionsanwendungen, die im Loop von Windkraftanlagen (WKA) typisch sind

Norm-Referenzen / Zulassungen

• USA: (UL) CMG [E130334], (UL) PLTC-ER (18 AWG + 16 AWG) [E216027], (UL) PLTC (>24 AWG) [E216027], (UL) ITC-ER (18 AWG + 16 AWG) [E196134], UL AWM Style 2464 [E100338], DIR BUR (18 AWG + 16 AWG)
• CAN: c(UL) CMG FT4 [E130334], CSA AWM I/II A/B FT1

Aufbau

• Feindrähtige Litze aus verzinnten Kupferdrähten
• Aderisolation aus PVC-Mischung
• UNITRONIC® 300 S: Gesamtschirmung mit Folie, Beidraht und verzinntem
  Kupfergeflecht (75% Bedeckung)
• Außenmantel: Speziell entworfenes PVC
• Außenmantelfarbe: Dunkelgrau (ähnlich RAL 7005)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Class-Description: Datenkabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Datenkabel

Ader-Ident-Code

• siehe Tabelle T9

Leiteraufbau

• Feindrähtig

Torsionsanwendung in WKA

• TW-0 & TW-2, siehe Anhang T0

Mindestbiegeradius

• Bei Installation: 4 x Außendurchmesser
• Geschirmt: 6 x Außendurchmesser

Nennspannung

• nach UL-Rating: 300 V
  IEC: nicht für Starkstromzwecke

Prüfspannung

• 1500 V

Temperaturbereich

• Gelegentlich bewegt/ Nordamerika: -25°C bis +105°C (AWM für USA: +80°C)
• Fest verlegt/ Nordamerika: -40°C bis +105°C (AWM für USA: +80°C)
