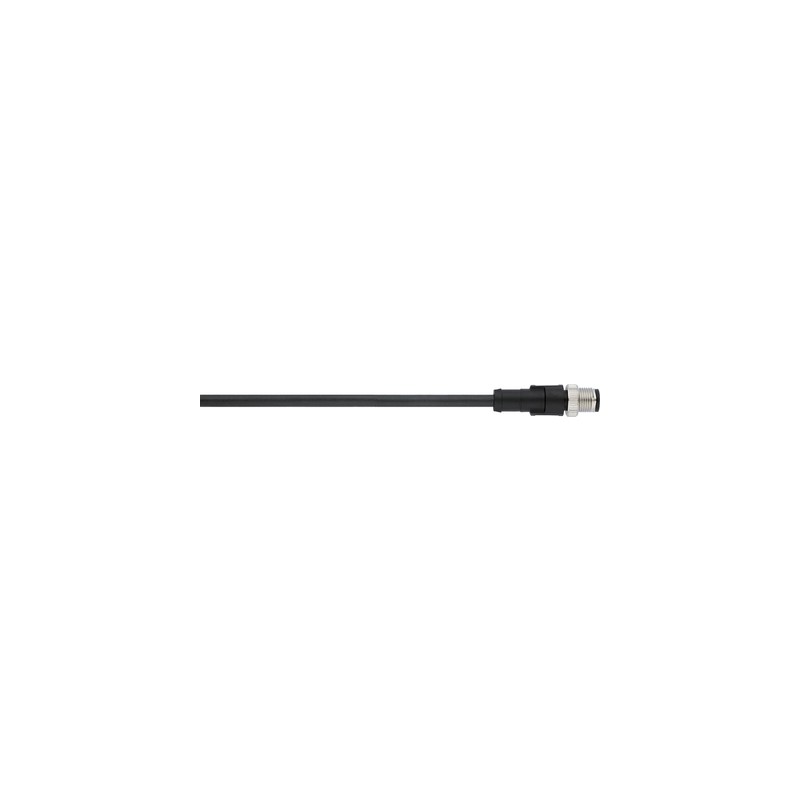

22260141 LAPP AB-C8-2,0PUR-M12FA

Nutzen

• Kostenersparnis durch schnelle und einfache Installation
• Platzersparnis durch kompakte Abmessungen.
• Schnelle und einfache Fehlerverfolgung
• Integrierte Rüttelsicherung (mechanische Rastung)
• Vergoldete Kontakte für geringe Übergangswiderstände

Anwendungsgebiete

• Für erhöhte mechanische Beanspruchung und raue Einsatzbedingungen

Produkteigenschaften

• UV-beständig
• Gute Beständigkeit gegen Öle und Chemikalien
• LABS und PVC frei
• Schleppkettentauglich
• Inklusive Kennzeichnungsträger

Norm-Referenzen / Zulassungen

• Halogenfrei nach DIN VDE 0472
• UL File Number: E249137
• Flammwidrig gemäß UL 1581 FT-2

Aufbau

• Aderquerschnitt: 0,34 mm²
  (8-polig: 0,25 mm²)
• Aderfarben:
  3-polig: bn (1), bu (3), bk (4)
  4-polig: bn (1), wh (2), bu (3), bk (4)
  5-polig: bn (1), wh (2), bu (3), bk (4), gn/ye (5)
  8-polig: wh (1), bn (2), gn (3), ye (4), gy (5), pk (6), bu (7), rd (8)
• Außenmantel: PUR, schwarz

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC001855
• ETIM 5.0 Class-Description: Konfektioniertes Sensor-Aktor-Kabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC001855
• ETIM 6.0 Class-Description: Konfektioniertes Sensor-Aktor-Kabel

Material

• Kontakt: CuSn
  Kontaktoberfläche: Ni/Au
  Rändel: Zinkdruckguss, vernickelt
  Griffkörper: TPU, schwer entflammbar, selbstverlöschend

Mindestbiegeradius

• Fest verlegt: 5 x Außendurchmesser
• Bewegt: 10 x Außendurchmesser

Schutzart

• IP65/IP67

Umgebungstemperatur (Betrieb)

• Stecker/Buchse -25°C bis +90°C
• Feste Verlegung -40°C bis +80°C
  Bewegt -25°C bis +80°C

Kodierung

• A-Standard

Bemessungsstrom in A

• 4 A
  2 A (8-pin)
