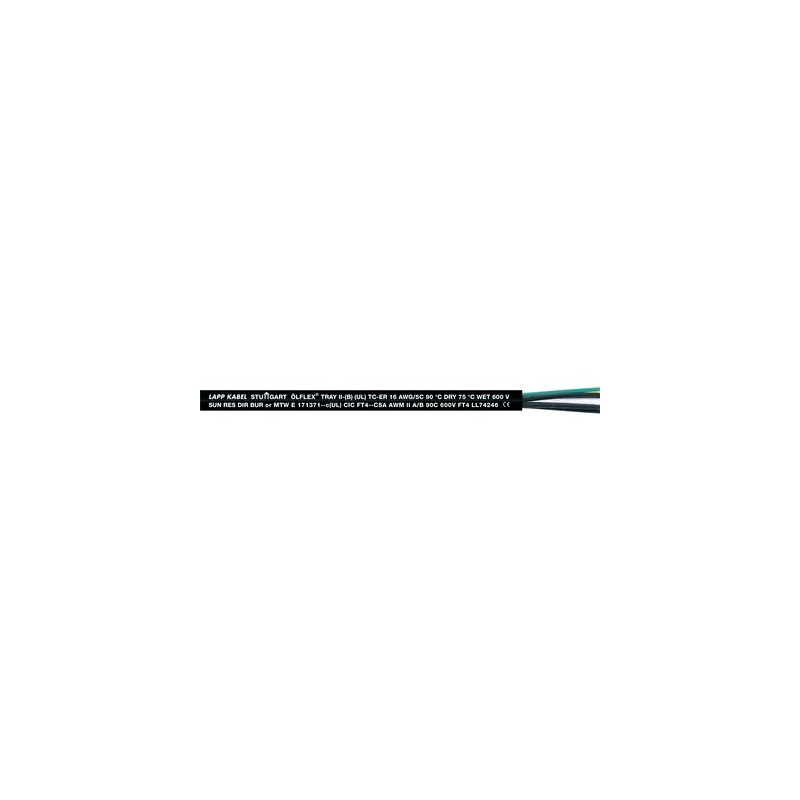

221809 LAPP ÖLFLEX TABLETT II 9G1 18/9C

Nützt

• Einfache und kostengünstige Installation, keine geschlossenen Verkabelungssysteme nötig (offenes Führen möglich)
• Verschiedene Anwendungen dank zahlreicher Zertifizierungen
• 75°C FEUCHTIGKEITSWERT + Sonnenlichtbeständigkeit: Im Freien (in den USA)

Anwendungen

• Industriemaschinen, industrielle Ausrüstungsherstellung in den USA
• Ungeschützter Betrieb mit 600 V in Kabelschlägen in den Vereinigten Staaten, einschließlich 1,8 m offener Flächen für Modifikationen mit mindestens 3 Kernen
• Geeignet für MTW-Metallbearbeitungsanlagen (UL)
• Außennutzung und direkter Einsatz in den USA gemäß UL 1277
• USA Wind Turbine Tray Cable (WTTC) macht Turbinen-Wiatrowych

Funktionen

• Flammhemmendes Design gemäß CSA FT4;
  UL Vertikaler Entflammbarkeitstest
• Ölbeständig (UL OIL RES I&II)
• Wasserbeständigkeit UL 75° C Feuchtigkeit
• Widerstandsfähig gegen UV-Strahlen und Ozon
• Geeignet für den Einsatz bei Torsionslasten, die typisch für Windkraftanlagen sind

Normen / Konformitätszertifikate

• USA: (UL) TC-ER [E171371], (UL) MTW [E155920], (UL) WTTC [E323700], Tauchpumpe (14 - 2 AWG), (UL) PLTC-ER (18 - 12 AWG) [E216027], (UL) ITC-ER (18 - 12 AWG) [E196134], (UL) DP-1 [E233406], UL AWM (18 - 2 AWG) [E100338]
• UL OIL RES I/II, 75°C NASS, 90°C TROCKEN, SUN RES, DIR BUR, NEC/NFPA 70, NFPA 79
• CAN: C(UL) CIC/TC 600V FT4 (< 250 kcmil) [E171371], CSA AWM I/II A/B FT1

Design

• Leiter aus den dünnsten Kupferdrähten
• Isolierung: PVC- und Polyamid-Schutzbeschichtung (PA-Haut)
• Außenmantel: Speziell formuliertes thermoplastisches Polymer
• Farbe der äußeren Scheide: Schwarz

ETIM-Klassifikation 5

• ETIM 5.0 Klassen-ID: EC000104
• ETIM 5.0 Klassenbeschreibung: Steuerkabel

ETIM-Klassifikation 6

• ETIM 6.0 Klassenbezeichnung: EC000104
• ETIM Klasse 6.0 Beschreibung: Testleiter

Venenmarkierungen

• Schwarze Leiter mit weißen Zahlenzeichen

Leitungskonstruktion

• Nickelleiter

Anwendungen in Windkraftanlagen

• TW-0 und TW-2, siehe Tabelle T0 im Kataloganhang

Minimaler Biegeradius

• 2 AWG (33,62 mm²) oder weniger: 4 x AD
• 1 AWG (42,41 mm²) oder mehr: 6 x AD

Nennspannung

• UL/CSA: 600 V (TC, MTW, CIC), WTTC 1000 V
• UL/CSA: 1000 V (AWM) IEC: U₀/U = 600/1000 V

Erdungsleiter

• G = mit Bahnbodenleiter
• X = ohne Erdleiter

Temperaturbereich

• -40 °C (fest montiert)/-25 °C (eingeschränkte Mobilität) bis +90 °C (TC) oder +105 °C (AWM)
