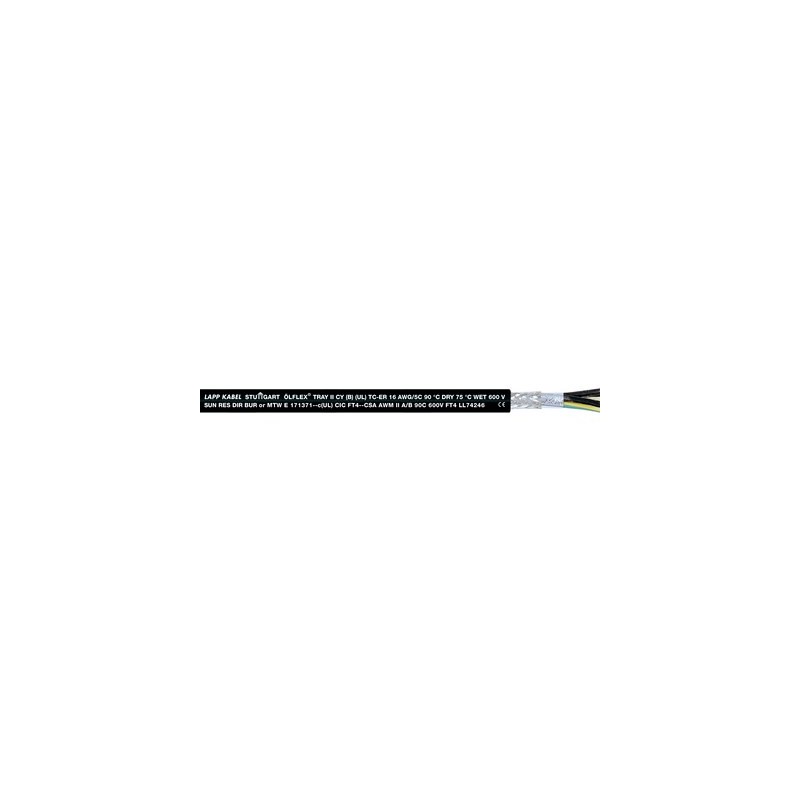

2212070 LAPP ÖLFLEX TABLETT II CY 7G4 12/7C

Nutzen

• Viele Zertifizierungen/ Verwendungen
• Verzicht auf Schutzsysteme: Kostensparende, schnelle Installation
• 75 °C WET Rating + Sunlight Resistant Rating: Einsatz im Freien in den USA
• Abschirmung elektromagnetischer Felder

Anwendungsgebiete

• Industriemaschinen, Anlagenbau in den USA
• Ungeschützter 600V-Betrieb auf Kabelpritsche in den USA, einschl. 1,8m-Exposed-Run-Sektionen für Versionen mit mindestens 3 Adern
• Werkzeugmaschinen-konform (UL) MTW
• In den USA außen- und erdverlegbar (direct burial), nach UL 1277
• USA Wind Turbine Tray Cable (WTTC) for Wind Turbine Generators

Produkteigenschaften

• Flammwidrig nach CSA FT4;
  UL Vertical-Tray Flame Test
• Ölbeständig nach UL OIL RES I & II
• Wasserbeständig UL 75°C WET Rating
• UV-beständig (SUN RES), Ozonbeständig
• Geeignet für Torsionsanwendungen, die im Loop von Windkraftanlagen (WKA) typisch sind

Norm-Referenzen / Zulassungen

• USA: (UL) TC-ER [E171371], (UL) MTW [E155920], (UL) WTTC [E323700], Submersible Pump (14 - 2 AWG), (UL) PLTC-ER (18 - 12 AWG) [E216027], (UL) ITC-ER (18 - 12 AWG) [E196134], (UL) DP-1 [E233406], UL AWM (18 - 2 AWG) [E100338]
• UL OIL RES I/ II, 75°C WET, 90°C DRY, SUN RES, DIR BUR, NEC/NFPA 70, NFPA 79
• CAN: c(UL) CIC/ TC 600V FT4 (< 250 kcmil) [E171371], CSA AWM I/II A/B FT1

Aufbau

• Feindrähtige Litze aus blanken Kupferdrähten
• Isolation: PVC+Nylonhülle (PA skin)
• Aluminium beschichtete Folie
• Kupfergeflecht, verzinnt
• Außenmantel: Speziell entworfenes, thermoplastisches Polymer
• Außenmantelfarbe: Schwarz

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Schwarz mit weißen Nummern

Leiteraufbau

• Feindrähtige Kupferlitze

Torsionsanwendung in WKA

• TW-0 & TW-2, siehe Anhang T0

Mindestbiegeradius

• 6 x AD

Nennspannung

• UL/CSA: 600 V (TC, MTW, CIC), WTTC 1000 V
• UL/CSA: 1000 V (AWM)
  IEC: U₀/U = 600/1000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• -40°C (fest)/ -25°C (geleg. bewegt) bis +90°C (TC) oder +105°C (AWM)
