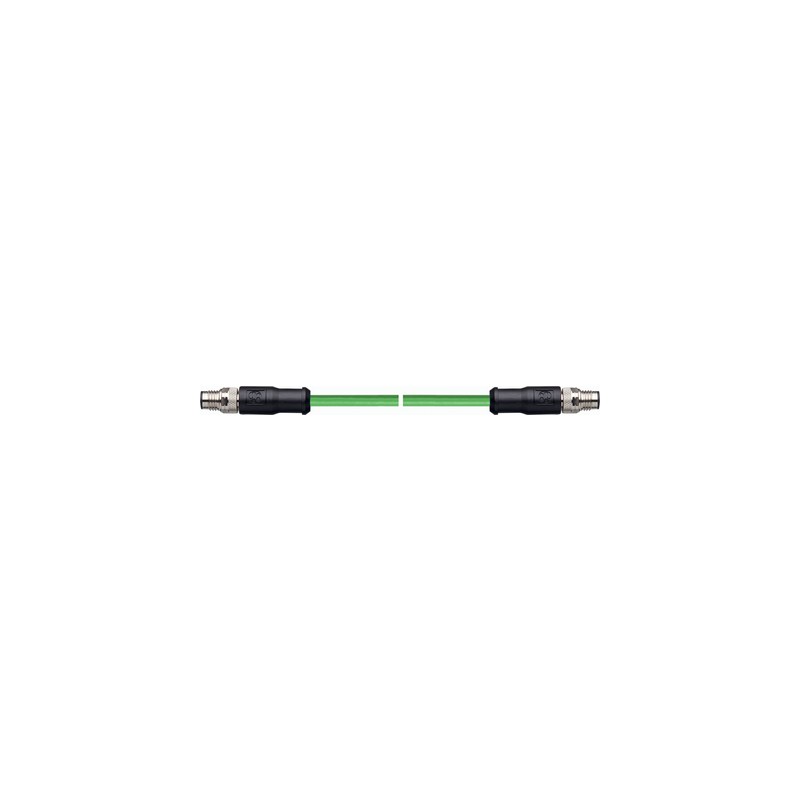

2171729 LAPP IE-EC-5-M8-A-2-P-2-26-FD-OE

Nutzen

• Einseitig oder beidseitig konfektionierte Verbindungsleitung spart Zeit bei der Installation und reduziert bzw. eliminiert das Fehlerpotential bei der Konfektionierung vor Ort.
• Erhöhte Beständigkeit gegenüber elektromagnetischen Störungen dank Verseilung als Sternvierer sowie doppelter Schirmung aus aluminiumkaschierter Folie und Kupferabschirmgeflecht mit hohem Bedeckungsgrad (SF/UTP).
• Mit RJ45- oder M8- oder M12D-Steckverbinder erhältlich. Der schmale RJ45-Steckverbinder erlaubt die Verwendung in Geräten mit sehr hoher Portdichte, wohingegen die integrierte Rüttelsicherung des M8/M12D-Steckverbinders bei Anwendungen mit Schock und Vibrationen dienlich ist.
• Für platzsparenden Kabelabgang eignet sich die gewinkelte Form des Steckverbinders.
• Halogenfreie Aderisolier- und Mantelmischung zur Einhaltung besonderer Brandschutzanforderungen.

Anwendungsgebiete

• Leitungsaufbau erlaubt hochflexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette.
• Auch für EtherCAT- und EtherNET/IP-Anwendungen geeignet.
• Normenkonform einsetzbar in Omnibussen (Prüfung des Brandverhaltens nach UNECE-R 118 für Fahrzeuge der Klasse M3 (II und III)).
• PUR‑Außenmantel und Steckverbinder halten hohen mechanischen Belastungen stand.
• PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig.

Produkteigenschaften

• Erfüllt die Anforderungen nach Cat. 5e sowie Klasse D
• 2 paarig: 10/100 Mbit/s für Industrial Ethernet

Aufbau

• Litzenleiter, 2x2x AWG26/19
• Gesamtschirmung mit Kupfergeflecht und kunststoffkaschierte Aluminiumfolie
• Außenmantel aus PUR
• Farbe: grün (ähnlich RAL 6018)
• Vorkonfektionierte Anschluss- und Verbindungsleitungen mit M8 Stecker

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC002599
• ETIM 5.0 Class-Description: Patchkabel Kupfer Industrie

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC002599
• ETIM 6.0 Class-Description: Patchkabel Kupfer Industrie

Mindestbiegeradius

• Bewegt: 16 x Außendurchmesser
• Fest verlegt: 4 x Außendurchmesser

Schutzart

• M8 - IP67

Temperaturbereich

• Bei Verlegung: -30°C bis +50°C
• Fest verlegt: -40°C bis +80°C
