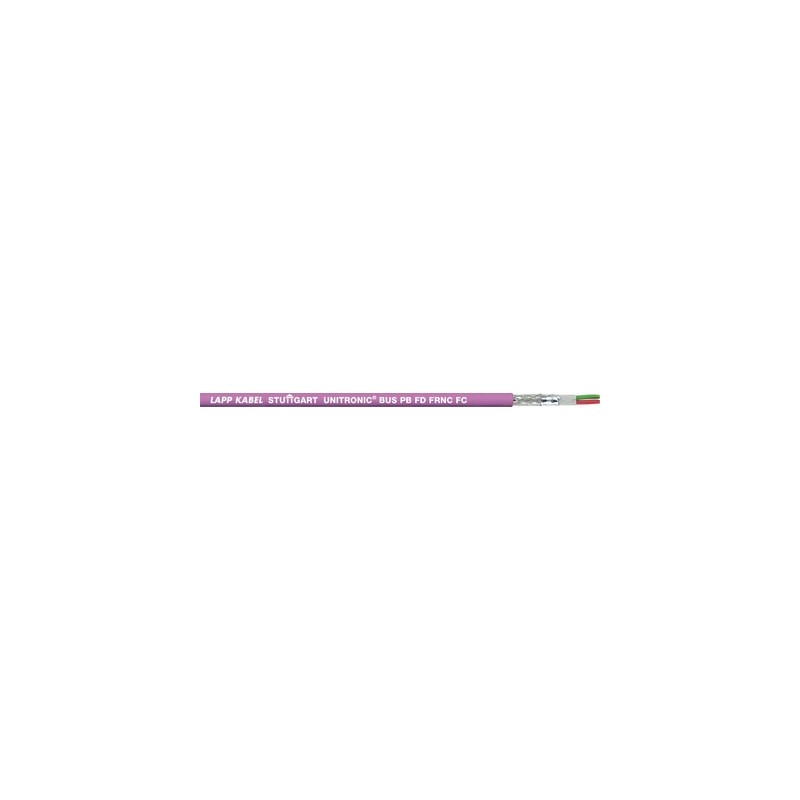

2170997 LAPP UNITRONIC BUS PB FD FRNC FC

Nutzen

• Fast Connect (FC) System
• Einsatz überall dort, wo die Kombination Außenmantel mit Eigenschaften ähnlich Polyurethan, Halogenfreiheit und erhöhte Flammwidrigkeit gewünscht wird
• Leitungen können sowohl für PROFIBUS-DP, PROFIBUS-FMS als auch FIP eingesetzt werden

Anwendungsgebiete

• Für hochflexiblen Einsatz in Energieführungsketten, an dauernd bewegten Maschinen und Linearrobotern geeignet
• Diese Leitung ist besonders für den Einsatz in sensiblen Bereichen, wo Brandfortleitung vermieden werden muss und die Entwicklung toxischer Gase im Brandfall zu Personen- oder Sachschäden führen würde.

Produkteigenschaften

• Halogenfrei
• Ölbeständig
• Vertical Tray Flame Test nach UL 1685
• Bei aufgeführten Bitraten ergeben sich nach PNO-Spezifikationen die folgende maximale Leitungslänge eines Bussegments
  (Kabeltyp A, PROFIBUS-DP):
  93,75 kbit/s = 1200 m
  187,5 kbit/s = 1000 m
  500 kbit/s = 400 m
  1,5 Mbit/s = 200 m
  12,0 Mbit/s = 100 m

Norm-Referenzen / Zulassungen

• Leitung ist UL/CSA-zertifiziert (CM)

Aufbau

• Kupfer-Litze blank
• Aderisolation: Foam Skin (O2YS)
• Gesamtschirmung mit Kupfergeflecht und kunststoffkaschierte Aluminiumfolie
• Innenmantel: thermoplastische und halogenfreie Materialmischung
• Außenmantel: PUR, violett (RAL 4001)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Class-Description: Datenkabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Datenkabel

Betriebskapazität

• nom. 28 nF/km

Betriebsspitzenspannung

• (nicht für Starkstromzwecke)
  250 V

Mindestbiegeradius

• Fest verlegt: 10 x Außendurchmesser
• Bewegt: 15 x Außendurchmesser

Prüfspannung

• Ader/Ader: 1500 V eff

Wellenwiderstand

• (3 - 20 MHz): 150 ± 15 Ohm

Temperaturbereich

• Bewegt: -30°C bis +70°C
• Fest verlegt: -40°C bis +80°C
