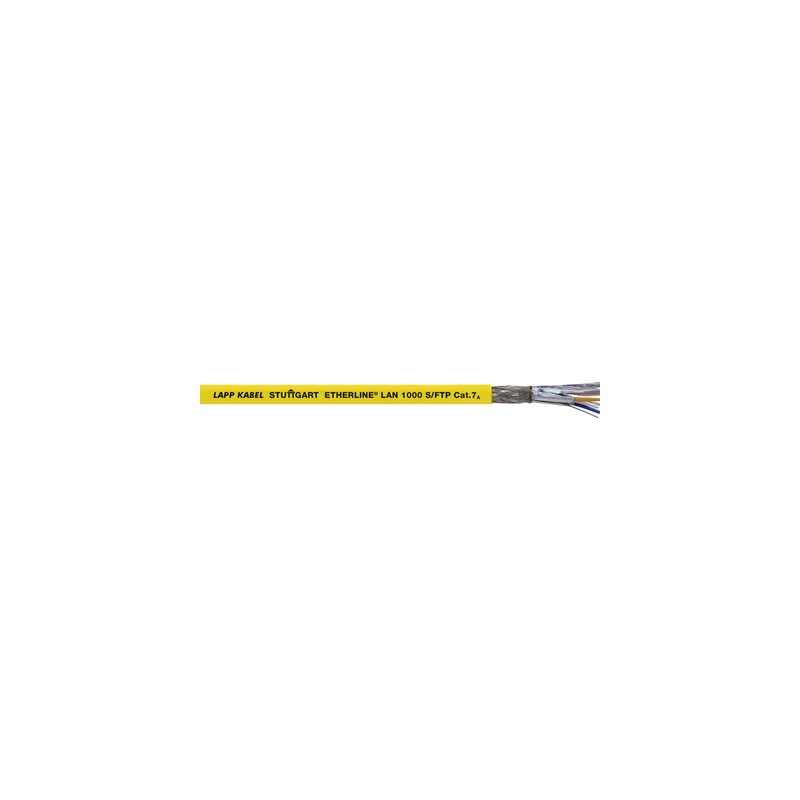

2170981 LAPP ETHERLINE LAN 1000 Kat.7A 2x(4x2x23AWG)

Nutzen

• LAN-Kabel für die strukturierte Gebäudeverkabelung gemäß EN50173 und ISO/IEC 11801

Anwendungsgebiete

• In Bereichen mit sehr hoher Endgerätedichte
• Für die Verkabelung von Büro-, Verwaltungs- und Entwicklungsgebäuden im Tertiärbereich (Etagenverkabelung).
• Leitungslänge im Tertiärbereich (Horizontalbereich, Stockwerk) soll entsprechend Normen ISO/IEC 11801 bzw. EN 50173 eine Länge von 100 m nicht überschreiten (90 m Kabelkanal + 10 m Arbeitsplatz)

Produkteigenschaften

• Übertragung von digitalen und analogen Datensignalen
• IEEE 802.3: 10/100/1000Base-T, 10GBase-T IEEE 802.5: ISDN; FDDI; ATM; cable sharing IEEE 802.3at: PoE, VoIP geeignet

Norm-Referenzen / Zulassungen

• LAN Cat.7_A-Kabel von Lapp Kabel für "Strukturierte Verkabelungssysteme" erfüllen die Anforderungen nach EIA/TIA-568 und TSB36 sowie ISO/IEC 11801 bzw. EN 50173 (Klasse F_A- permanent link).
• 2170980/2170981:
  flammwidrig nach IEC 60332-1-2
• LSZH Außenmantel
• Flammwidrig nach IEC 60332-1-2 / UL FT-2 flame test
• Keine Brandfortleitung nach IEC 60332-3-25 (Flammausbreitung an senkrechtem Kabel- oder Aderbündel)

Aufbau

• Massivleiter 4x2xAWG23/1,
  duplex 2x(4x2xAWG23/1)
• Aderisolation: PE
• S/FTP: Kupfergeflecht als Gesamtschirmung und Paarschirmung mit Aluverbundfolie
• Außenmantel: halogenfreies, flammwidriges Compound
• Farbe: gelb (RAL 1021)

Klassifikation

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Class-Description: Datenkabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Datenkabel

Mindestbiegeradius

• Fest verlegt: 4 x Außendurchmesser
• Bei Verlegung: 8 x Außendurchmesser

Wellenwiderstand

• 100 Ω ± 15%

Temperaturbereich

• Bei Verlegung: 0°C bis +50°C
• Fest verlegt: -20°C bis +60°C
