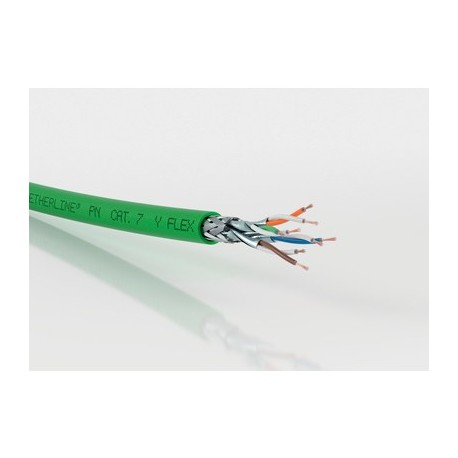

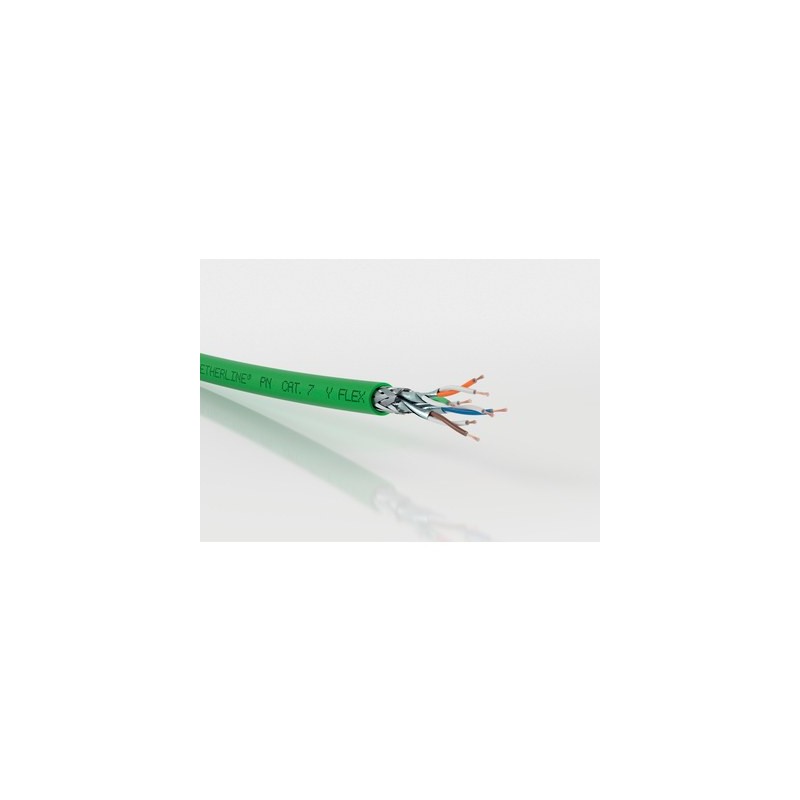

2170608 LAPP ETHERLINE PN CAT.7 UND FLEX A

Nutzen

• Einsatz in trockenen oder feuchten Räumen
• Geschirmt gegen Störsignale
• Einsatz für Industrial Ethernet in rauer industrieller Umgebung
• 4 paarig: 100Mbit/s bis 10 Gbit/s für Industrial Ethernet

Anwendungsgebiete

• für industrielle Sekundär- und Tertiärverkabelung nach EN 50173-3
  ISO/IEC 24702
• Maschinen-, Geräte- und Schaltschrank-Verdrahtung
• geeignet für EtherCAT und EtherNet/IP Applikationen

Produkteigenschaften

• FRNC Variante: Halogenfrei und flammwidrig
• Der ölbeständige PVC-Mantel erlaubt den Einsatz speziell in industrieller Umgebung
• Hochwertige, zweifache Abschirmung gewährleistet eine hohe Übertragungssicherheit in elektromagnetisch belasteten Bereichen

Norm-Referenzen / Zulassungen

• Flammwidrig nach IEC 60332-1-2
• UL-Zulassungen siehe Datenblatt

Aufbau

• 7-drähtige Litze aus blanken Kupferdrähten
• Aderisolation aus geschäumtem Polyethylen (PE)
• S/FTP: Kupfergeflecht als Gesamtschirmung und Paarschirmung mit Aluverbundfolie
• Farbe: grün (ähnlich RAL 6018)

Klassifikation ETIM 5

• ETIM 5.0/6.0 Class-ID: EC000830
• ETIM 5.0/6.0 Class-Description: Datenkabel

Betriebsspitzenspannung

• (nicht für Starkstromzwecke)
  125 V

Mindestbiegeradius

• Fest verlegt: 4 x Außendurchmesser
• Bewegt: 8 x Außendurchmesser

Prüfspannung

• Ader/Ader: 1500 V eff
• Ader/Schirm: 1500 V eff.

Wellenwiderstand

• 100 Ω ± 5 Ohm (> 1 MHz)

Temperaturbereich

• Fest verlegt: -30°C bis +80°C
• Gelegentlich bewegt: -5°C bis +50°C
