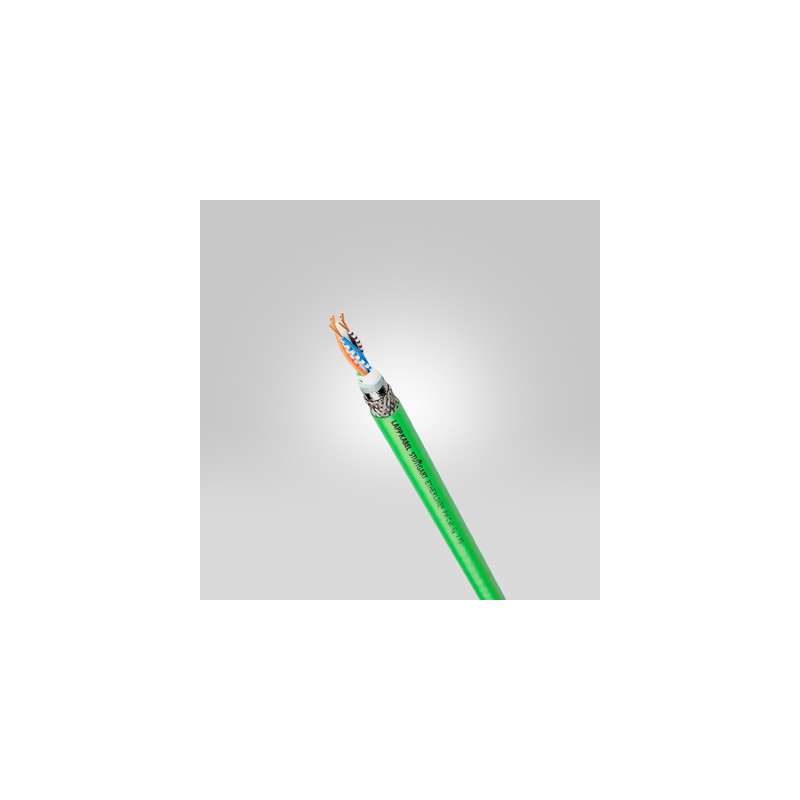

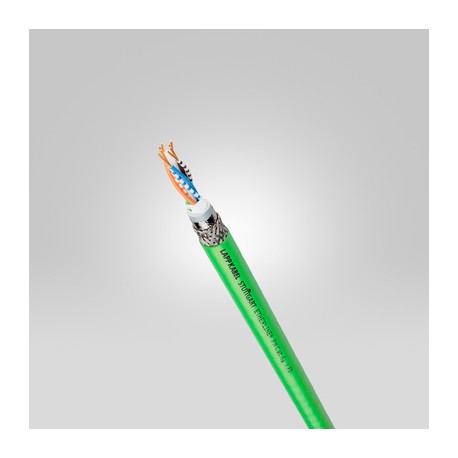

2170590 LAPP ETHERLINE PN Kat. 6A P FD FC

Nutzen

• Einsatz in Schleppketten und an dauernd bewegten Maschinenteilen in trockenen oder feuchten Räumen
• 4 paarig: 100Mbit/s bis 10 Gbit/s für Industrial Ethernet
• Hochwertige Abschirmung für
  elektromagnetisch belastete Bereiche
• Einsatz für Industrial Ethernet in rauer industrieller Umgebung

Anwendungsgebiete

• Für hochflexible Anwendung
  (z. B. Schleppketten etc.)
• Maschinen-, Geräte- und Schaltschrank-Verdrahtung
• geeignet für EtherCAT und EtherNet/IP Applikationen

Produkteigenschaften

• PUR-Außenmantel ist weitgehend beständig gegen mineralische Öle und gegen Abrieb
• Ölbeständig nach IEC 60811-2-1
• Schleppkettenfähige CAT.6_ALeitung qualifiziert für 10GBit/s
• Erfüllt die Anforderungen nach CAT.6_A, ISO/IEC 11801 und EN 50173

Norm-Referenzen / Zulassungen

• elektrische Anforderungen gemäß IEC 61156-6
• UL-Zulassungen siehe Datenblatt
• Flammwidrig nach IEC 60332-1-2

Aufbau

• 7-drähtige Litze aus blanken Kupferdrähten
• Aderisolation auf Polyolefin-Basis
• SF/UTP: Geflecht aus verzinnten Kupferdrähten und alukaschierte Folie als Gesamtschirmung, 2 Adern zum Paar, 4 Paare mit Trennkreuz verseilt
• Innenmantel aus halogenfreier Mischung
• Außenmantel: PUR, halogenfrei / PVC
• Farbe: grün (ähnlich RAL 6018)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Class-Description: Datenkabel

Betriebsspitzenspannung

• (nicht für Starkstromzwecke) 125 V

Mindestbiegeradius

• Bewegt: 15 x Außendurchmesser
• Fest verlegt: 8 x Leitungsdurchmesser

Prüfspannung

• Ader/Ader: 1500 V AC
• Ader/Schirm: 1000 V AC

Wellenwiderstand

• 100 Ohm

Temperaturbereich

• Fest verlegt
  PVC: -40°C bis +80°C
  PUR: -40°C bis +80°C
• Bewegt
  PVC: -10°C to +70°C
  PUR: -30°C to +70°C
