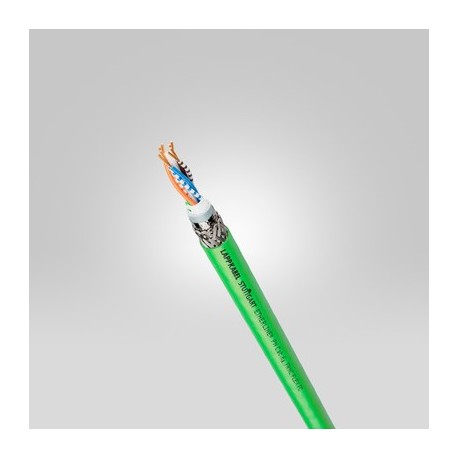

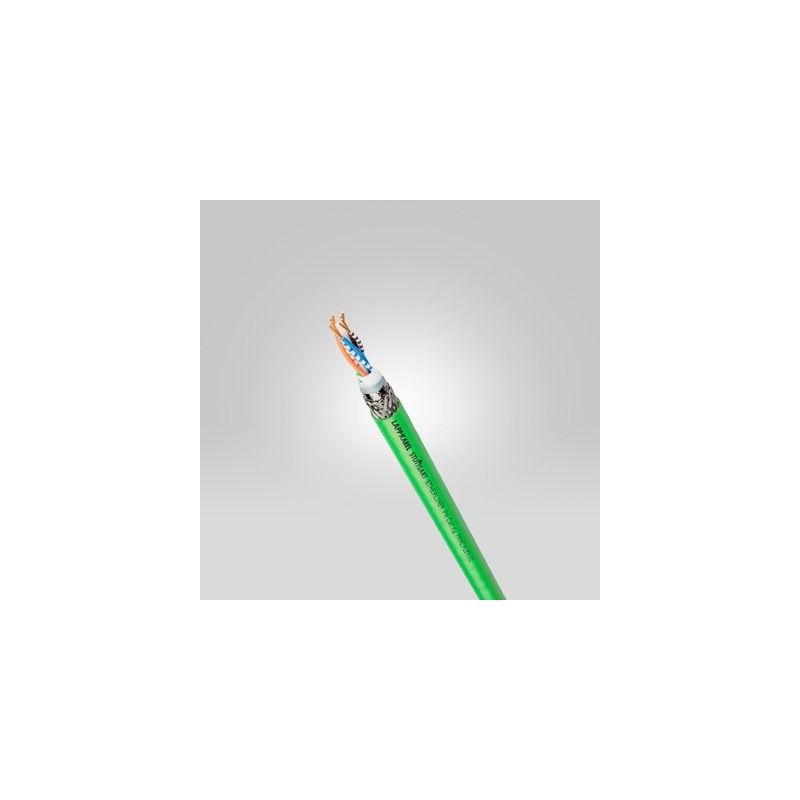

2170586 LAPP ETHERLINE PN CAT.6A UND FLEX FC

Nutzen

• Einsatz in trockenen oder feuchten Räumen
• Geschirmt gegen Störsignale
• Einsatz für Industrial Ethernet in rauer industrieller Umgebung
• 4 paarig: 100Mbit/s bis 10 Gbit/s für Industrial Ethernet

Anwendungsgebiete

• für industrielle Sekundär- und Tertiärverkabelung nach EN 50173-3
  ISO/IEC 24702
• Maschinen-, Geräte- und Schaltschrank-Verdrahtung
• geeignet für EtherCAT und EtherNet/IP Applikationen
• Für flexible Anwendung
  (7-drähtiger Litzenleiter)

Produkteigenschaften

• flexible CAT.6_ALeitung qualifiziert für 10GBit/s
• Erfüllt die Anforderungen nach CAT.6_A, ISO/IEC 11801 und EN 50173
• Hochwertige, zweifache Abschirmung gewährleistet eine hohe Übertragungssicherheit in elektromagnetisch belasteten Bereichen
• Der ölbeständige PVC-Mantel erlaubt den Einsatz speziell in industrieller Umgebung
• Robuster und halogenfreier FRNC Außenmantel

Norm-Referenzen / Zulassungen

• UL-Zulassungen siehe Datenblatt
• Flammwidrig nach IEC 60332-1-2

Aufbau

• 7-drähtige Litze aus blanken Kupferdrähten
• Aderisolation: Polyethylen (PE)
• SF/UTP: Geflecht aus verzinnten Kupferdrähten und alukaschierte Folie als Gesamtschirmung, 2 Adern zum Paar, 4 Paare mit Trennkreuz verseilt
• Innenmantel aus halogenfreier Mischung
• PVC oder FRNC Außenmantelmaterial
• Farbe: grün (ähnlich RAL 6018)

Klassifikation ETIM 5

• ETIM 5.0/6.0 Class-ID: EC000830
• ETIM 5.0/6.0 Class-Description: Datenkabel

Betriebsspitzenspannung

• (nicht für Starkstromzwecke)
  125 V

Mindestbiegeradius

• Bewegt: 8 x Außendurchmesser
• Fest verlegt: 4 x Außendurchmesser

Prüfspannung

• Ader/Ader: 1500 V AC
• Ader/Schirm: 1000 V AC

Wellenwiderstand

• nom. 100 Ω nach IEC 61156-5

Temperaturbereich

• Fest verlegt: -40°C bis +80°C
• Bewegt: -5°C bis +50°C
