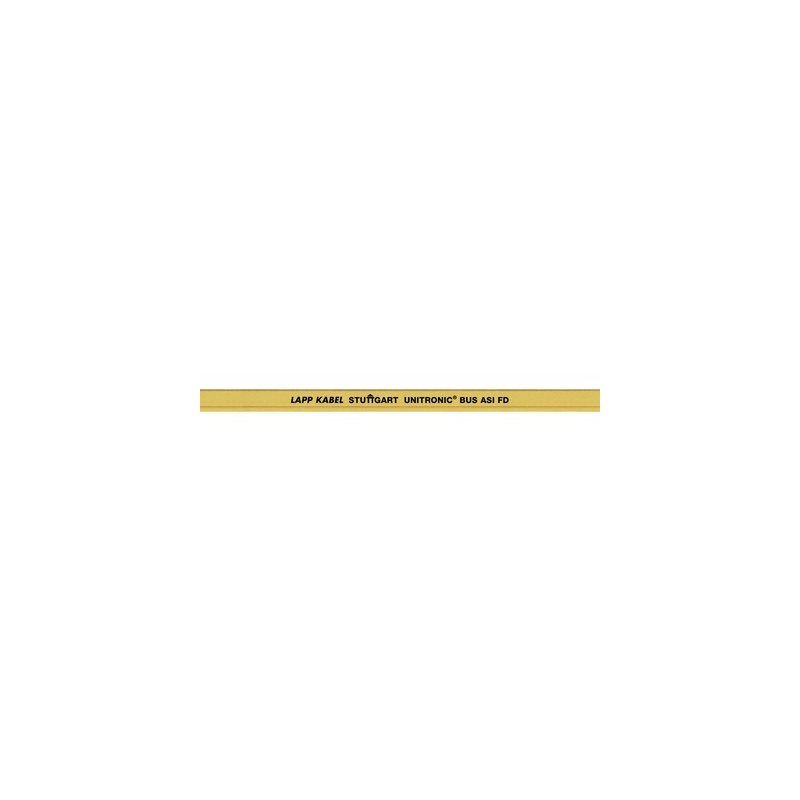

2170318 LAPP UNITRONIC BUS ASI LD FD P BK 2x2,5

Nutzen

• Mit der neuen BUS ASI LD 2x2,5 (Long Distance) lassen sich nun auch weiter entfernte Module anschließen. Zusätzliche AS-I Stromversorgungen können eingespart werden.
  BUS ASI LD ist abwärtskompatibel mit der 1,5 Version.
• Für hochflexible Anwendung (Schleppketten, häufig bewegte Maschinenteile)
• Erhöht ölbeständig

Anwendungsgebiete

• Kommunikation auf der Sensor/Aktor-Ebene
• Sensor-/Aktor-Verkabelung

Produkteigenschaften

• PUR Varianten sind halogenfrei nach IEC 60754-1
• Flammwidrig nach IEC 60332-1-2 / UL FT-2 flame test
• Daten und Energie werden über ungeschirmte, geometrisch codierte Zweidraht-Flachleitung (verpolungssicher) übertragen.
• Kontaktierung des Leiters erfolgt per Durchdringungstechnik in den ASI-Modulen.
• Der Anschluss der Sensoren an die ASI-Module (Koppelmodule) erfolgt über Rundkabel (Verbindungsleitungen).

Norm-Referenzen / Zulassungen

• ASI ist in der EN 50295 europaweit und der IEC 62026-2 international genormt
• TPE Variante: UL AWM Style 2103
  CSA AWM II A/B

Aufbau

• Feinstdrähtige verzinnte Kupferlitzen
• Aderisolation: halogenfreies Compound
• Außenmantel:
  Thermoplastischem Elastomer (TPE)
  Polyurethan (PUR)
• Außenmantel: gelb (RAL 1023), schwarz (RAL 9005)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Class-Description: Datenkabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Datenkabel

Betriebsspitzenspannung

• 300 V (nicht für Starkstromzwecke)

Leiterwiderstand

• 1,5 mm²: max. 13,7 Ohm/km
• 2,5 mm²: max. 8,21 Ohm/km

Mindestbiegeradius

• Fest verlegt: 12 mm
• Bewegt ohne Zwangsführung: 24 mm
  Bewegt mit Zwangsführung: 60mm (15xD)

Prüfspannung

• Ader/Ader: 2000 V

Temperaturbereich

• Fest verlegt:
  -40°C bis +80°C (TPE +105°C)
• Bewegt - ohne Zwangsführung:
  -30°C bis +70°C (TPE +105°C)
