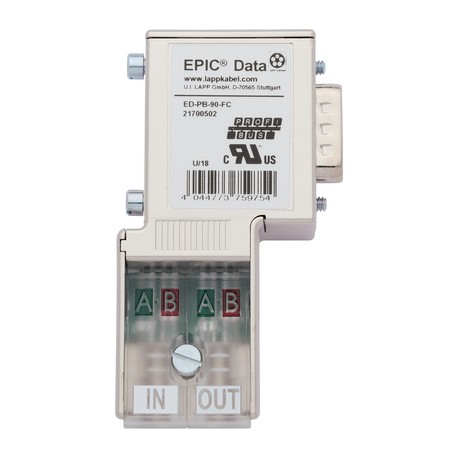

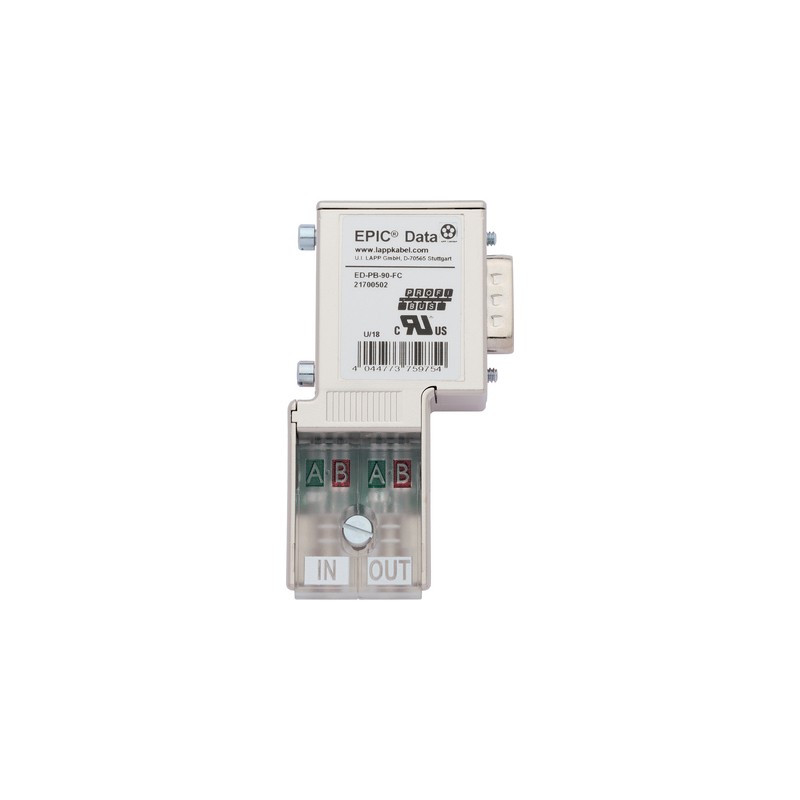

21700501 ED-PB-90-PG-FC LAPP PROFIBUS Steckverbinder Fast Connect
21700501
ED-PB-90-PG-FC
LAPP
PROFIBUS Steckverbinder Fast Connect
ED-PB-90-PG-FC
EPIC® DATA PB Sub-D FC
Installationsmaterial Kommunikationsnetze DNT/FNT > D-Sub-Steckverbinder
EPIC DATA Kupfer
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von LAPP
Bestseller
▲Mehr Infos
▲PROFIBUS Sub-D Steckverbinder, Fast Connect Anschluss, Busabschluss integriert, opt. LED Diagnose/Programmierschnittstelle, Bauform 35°/90°/180°
- Neue innovative Schneidklemmen geeignet für massive und flexible Leiter
(90° und 180° Varianten) - Versionen mit 2. Sub-D Schnittstelle
- Optional mit LED Diagnose
- Versand und Lieferung
Versand und Lieferung
Für Bestellungen über unseren e-shop fallen keine Versandkosten an. Bei e-shop Bestellungen ist nur eine Lieferung innerhalb von Deutschland möglich. Liefertermine und –fristen werden von Lapp nach besten Bemühen eingehalten. Die Ware wird, wenn sie auf Lager ist, innerhalb von 1-3 Tagen zum Versand gebracht. Bei Lieferengpässen, erhalten Sie in der Bestellübersicht einen Hinweis zur Lieferzeit. Der Warenversand erfolgt per Spedition oder Paketdienst. Eine Selbstabholung ist nicht möglich.
Nutzen
- Schnelle Installation durch Fast Connect ('FC') Technologie
- Kompakte Bauform: Geringer Platzbedarf
- Keine verlierbaren Teile
- Visuelle Bus-Anschlusskontrolle
- Abschlusswiderstand (integriert) kann einfach zu- oder abgeschalten werden
Produkteigenschaften
- Vollständig kompatibel zum Marktstandard
- Max. Übertragungsrate 12 Mbit/s möglich
- Stromaufnahme max. 12,5 mA
(mit LED 35 mA) - Versorgungsspannung 4,75 bis 5,25 V DC
(vom Endgerät speisend) - Abschlusswiderstand "ON" - die abgehende BUS-Leitung ist abgetrennt
Norm-Referenzen / Zulassungen
- IEC 61158, IEC 61784
- UL File No. E331560
Aufbau
- D-Sub Stecker, 9-polig,
Befestigungsschrauben 4-40 UNC - Verbesserte EMV durch metallisiertes Gehäuse
- Max. Kabelaußendurchmesser: 8 mm
- Versionen mit zusätzlicher Sub-D Schnittstelle für Programmierung/Diagnose ('PG')
- LED Version Statusanzeige:
Busbetrieb - (grün)
Teilnehmer sendet - (blau)
Abschlusswiderstand gesetzt - (orange)
Klassifikation ETIM 5
- ETIM 5.0 Class-ID: EC001132
- ETIM 5.0 Class-Description: D-Sub-Steckverbinder
Klassifikation ETIM 6
- ETIM 6.0 Class-ID: EC001132
- ETIM 6.0 Class-Description: D-Sub-Steckverbinder
Abmessungen
- 68 mm x 60 mm x 17 mm - 35°
72 mm x 40 mm x 17 mm - 90°
70 mm x 35 mm x 17 mm - 180° - (LxBxH)
Anschlussart
- Fast Connect
Schutzart
- IP 20
Abschlusswiderstand
- 150 Ω
Schnittstellen
- Sub-D Buchse, 9-polig
PROFIBUS FC-Standardkabel, Ø 0,64 mm
Zulässige Umgebungsbedingungen
- Betriebstemperatur: -25°C bis +85°C
- *Die maximale Umgebungstemperatur für UL beträgt 60 °C.
