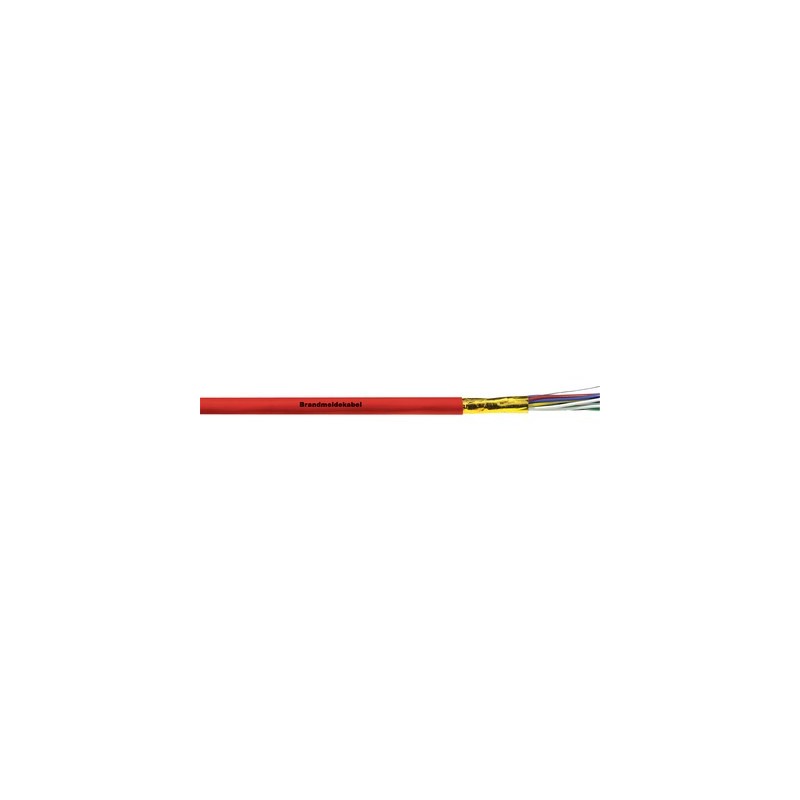

1708002 LAPP (J)-Y(ST)Y... LG 2X2X0,8 BMK

Nutzen

• Das Kabel ist in regelmäßigen Abständen auf dem Mantel mit dem Aufdruck "Brandmeldekabel" versehen. Es wird daher speziell für die Installation in Feuermeldesystemen eingesetzt.
• Statischer Schirm aus Aluminium-kaschierter Kunststoff-Folie mit Beilaufdraht minimiert den Störeinfluss von hochfrequenten, elektromagnetischen Feldern
• Entkopplung von Stromkreisen durch TP-Aufbau (Über- und Nebensprecheffekte)

Anwendungsgebiete

• Signalübertragungen
• Zur festen Verlegung auf und unter Putz in trockenen und feuchten Räumen
• Im Freien kann das Kabel nur unter Putz verlegt werden

Produkteigenschaften

• Die 2-paarige Version (2x2x0,8) ist zum Stern-Vierer verseilt
• Flammwidrig nach IEC 60332-1-2

Aufbau

• Massiver blanker Kupferleiter
• Aderisolation aus PVC
• Paarverseilung der Adern,
  Paare gemeinsam verseilt,
  Folienbewicklung über der Kabelseele
  statischer Schirm aus Aluminium-kaschierter Kunststoff-Folie mit Kupferbeidraht
• Außenmantel aus PVC
  Außenmantelfarbe: feuerrot (RAL 3000)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000829
• ETIM 5.0 Class-Description: Telekommunikationskabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000829
• ETIM 6.0 Class-Description: Telekommunikationskabel

Ader-Ident-Code

• nach VDE 0815, siehe Anhang T10

Kopplung

• (800 Hz): K1: 80% ≤ 300 pF/100m

Leiterquerschnitt in

• 0,8 mm: 0,50 mm²

Leitungsdämpfung / Dämpfung

• 0,8 mm: 1,1 dB/km

Mindestbiegeradius

• Fest verlegt:
  10 x Außendurchmesser

Prüfspannung

• Ader/Ader: 800 V
• Ader/Schirm: 800 V

Schleifenwiderstand

• max. 73,2 Ohm/km

Temperaturbereich

• Gelegentlich bewegt: -5°C bis +50°C
• Fest verlegt: -30°C bis +70°C
