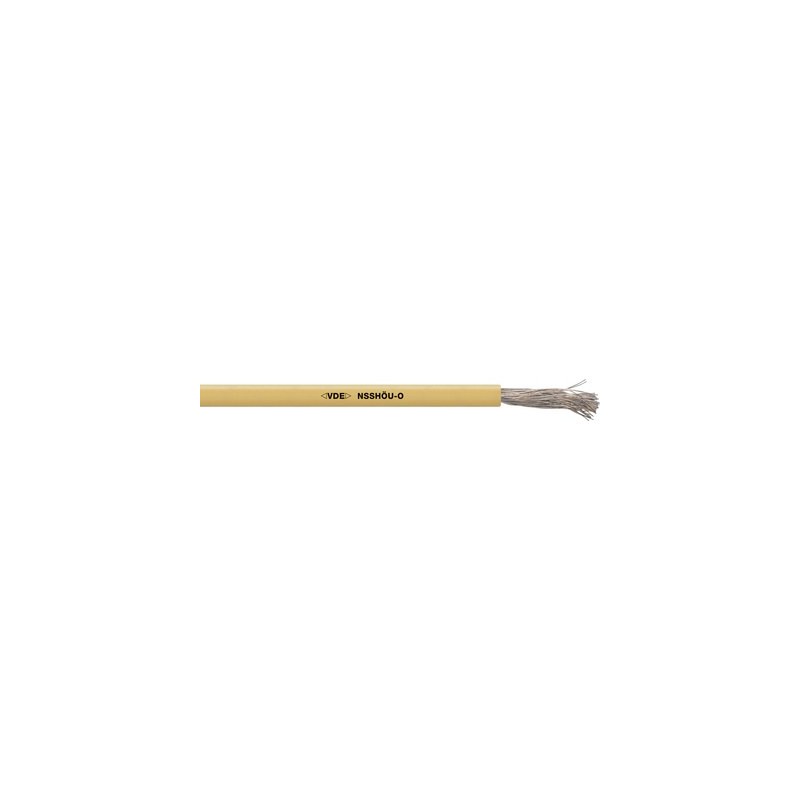

16005273 LAPP NSSHÖU-J 4G6

Nutzen

• Einsatz bei sehr hoher mechanischer Beanspruchung
• Einadrige Ausführung als robuste Verbindungsleitung bei Schweißgeräten verwendbar
• Nicht antistatisch

Anwendungsgebiete

• Im Bergbau sowie im Tagebau
• Anschluss von beweglichen Geräten und Maschinen
• In Bereichen mit rauen Umgebungsbedingungen
• Im Freien sowie in trockenen und feuchten Räumen

Produkteigenschaften

• Flammwidrig nach IEC 60332-1-2
• Ölbeständig nach EN 60811-404
• Hohe Kerbfestigkeit
• Abriebfest

Norm-Referenzen / Zulassungen

• <VDE>-NSSHÖU-Bauartzertifizierung nach VDE 0250-812

Aufbau

• Feindrähtige Litze aus verzinnten Kupferdrähten
• Aderisolation: Gummimischung Typ 3GI3
• Innenmantel: Gummimischung Typ GM1b oder 5GM5
• Außenmantel: Gummimischung Typ 5GM5

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000057
• ETIM 5.0 Class-Description: Starkstromkabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Starkstromkabel

Ader-Ident-Code

• Bis 5 Adern: nach VDE 0293-308 (Anhang T9)
• Ab 6 Adern: schwarz mit weißen Nummern

Leiteraufbau

• Feindrähtig nach VDE 0295 Klasse 5/ IEC 60228 Class 5

Mindestbiegeradius

• Flexibler Einsatz: 10 x Außendurchmesser
• Fest verlegt: 5 x Außendurchmesser

Nennspannung

• U₀/U: 600/1000 V

Prüfspannung

• 3000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Strombelastbarkeit

• Nach VDE 0298 Teil 4 Tab. 15

Temperaturbereich

• Gelegentlich bewegt: -25°C bis +90°C
• Fest verlegt: -40°C bis +90°C
