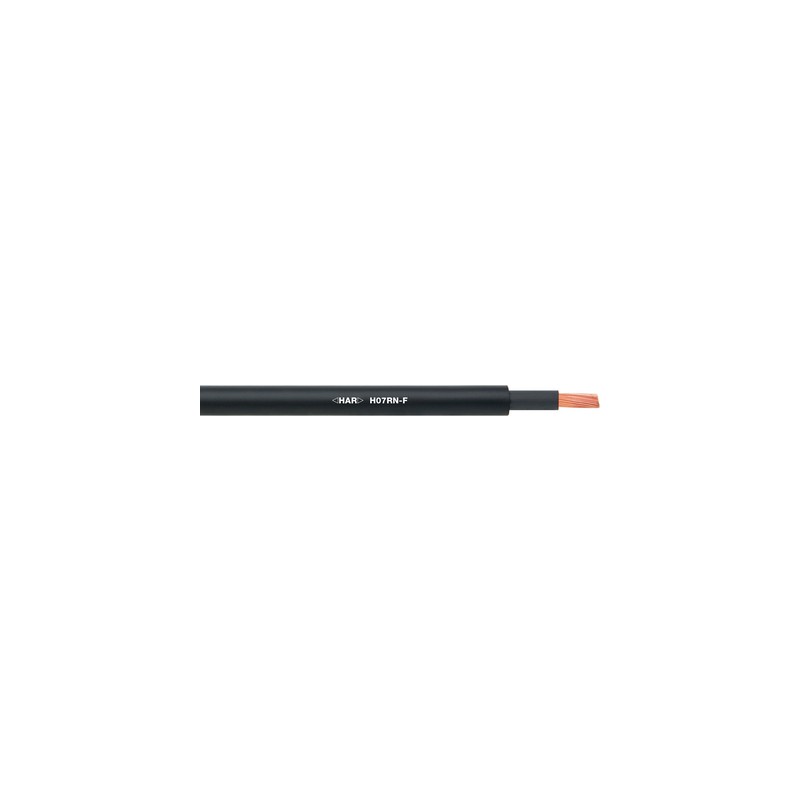

1600122 LAPP H07RN-F 3G16

Nutzen

• Für mechanisch anspruchsvollere Anwendungen
• 1000 V AC geschützt + fest verlegt
• Anordnungen aus einadrigen Gummischlauchleitungen H07RN-F können für kurzschluss- und erdschlusssichere Verlegungen nach IEC 60364-5-52/ HD 60364-5-52/ VDE 0100 Teil 520 verwendet werden

Anwendungsgebiete

• Hand- und Netzgeräte nach EN 50565-2
• Mittlere, mechanische Beanspruchungen
• Industrieller, landwirtschaftl. Einsatz
• Gemäß EN 50565-2: Verwendung in trockenen, feuchten oder nassen Räumen sowie für feste Verlegung z.B. auf Putz

Produkteigenschaften

• Flammwidrig nach IEC 60332-1-2
• Ölbeständig nach EN 60811-404

Norm-Referenzen / Zulassungen

• <HAR>-H07RN-F-Bauartzertifizierung nach EN 50525-2-21

Aufbau

• Blanke Kupfer-Litze nach HAR-Norm
• Aderisolation: Gummimischung Typ EI 4
• Außenmantel: Gummimischung Typ EM 2

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM 5.0 Class-Description: Flexible Leitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Flexible Leitung

Ader-Ident-Code

• Bis 5 Adern: nach VDE 0293-308 (Anhang T9)
• Ab 6 Adern: schwarz mit weißen Nummern

Leiteraufbau

• Feindrähtig nach VDE 0295 Klasse 5/ IEC 60228 Class 5

Mindestbiegeradius

• 4 bis 8 x Außendurchmesser (EN 50565-1)

Nennspannung

• U₀/U: 450/750 V

Prüfspannung

• 2500 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Strombelastbarkeit

• Gemäß IEC 60364-5-52/ VDE 0298-4
• EN 50565-1/ VDE 0298-565-1

Temperaturbereich

• Fest verlegt: -25°C bis +60°C
• Gelegentlich bewegt: -25°C bis +60°C
