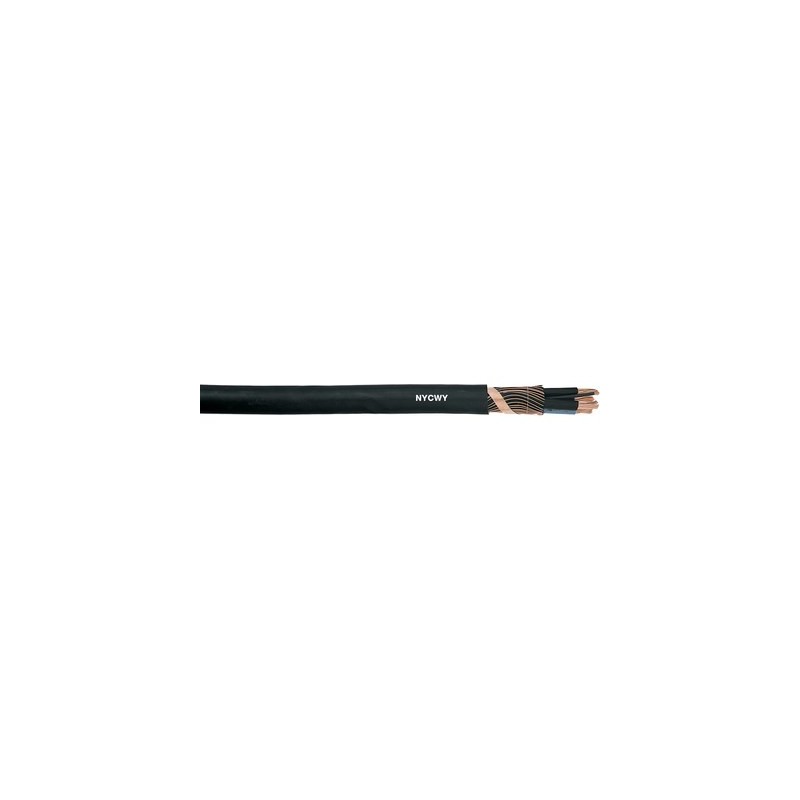

15505463 LAPP NYCWY 4x95 SM/50 0,6/1 kV

Nutzen

• Konzentrischer Cu-Leiter v.a. als PE
• Einfacherer Anschluss dank Wellenform des konzentrischen Kupferleiters

Anwendungsgebiete

• Als festverlegtes Energie- und Steuerkabel mit folgenden Einsatzbereichen:
• Im Innen- und Außenbereich
• Im Erdreich ohne zusätzlichen, angemessenen Untergrundschutz nach VDE-PVC-Erdkabel-Norm HD 603/VDE 0276-603 - Teil 3-G (Punkt 4): Mindestverlegetiefe normal 0,6 m, unter Fahrbahnen mindestens 0,8 m
• In Beton mit Temperatur unterhalb der maximalen Betriebstemperatur des Kabels von +70°C nach VDE-PVC-Erdkabel-Norm HD 603/VDE 0276-603 - Teil 3-G (Punkt 4)

Produkteigenschaften

• Flammwidrig nach IEC 60332-1-2
• Strombelastbarkeit nach HD 603/VDE 0276-603, Teil 3-G, Tabelle 14 (in Erde bei +20°C Erdboden-Umgebungstemperatur gemäß HD 603/VDE 0276-603, Teil 3-G, Punkt 5) für Erdverlegung und Tabelle 15 (in Luft bei Lufttemperatur von +30°C nach HD 603/VDE 0276-603, Teil 3-G, Punkt 5) bei Verwendung im Freien, in jedem Fall unter Beachtung möglicherweise notwendiger Strombelastbarkeitskorrektur/-reduktion nach VDE 0298-4, sowie VDE 0298-4 (siehe auch Katalog-Anhang T12) für Installation in und am Gebäude

Norm-Referenzen / Zulassungen

• HD 603/VDE 0276-603 für NYCWY mit 3 oder 4 Adern plus jeweiligem, konzentrischen Schutzleiter

Aufbau

• Leiter aus blanken Kupferdrähten
• Abkürzungen "re", "rm", "se", "sm":
  r = runde Leiterform;
  s = sektorförmiger Leiter;
  e = eindrähtiger Leiter;
  m = mehrdrähtiger Leiter;
• Aderisolation auf PVC-Basis
• Füllmischung über dem Aderverband
• Konzentrischer, wellenförmiger, äußerer Leiter aus blanken Kupferdrähten mit Induktivitätsreduzierender Kupferbandquerleitgegenwendel
• Außenmantel auf PVC-Basis

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000057
• ETIM 5.0 Class-Description: Starkstromkabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Starkstromkabel

Ader-Ident-Code

• Bis 5 Adern: nach VDE 0293-308 (Anhang T9)

Leiteraufbau

• Ein- oder mehrdrähtig

Mindestbiegeradius

• Fest verlegt: 12 x Außendurchmesser

Nennspannung

• U₀/U: 0,6/1,0 kV

Prüfspannung

• 4000 V

Temperaturbereich

• Bei Verlegung: -5°C bis +50°C
• Fest verlegt: -40°C bis +70°C
