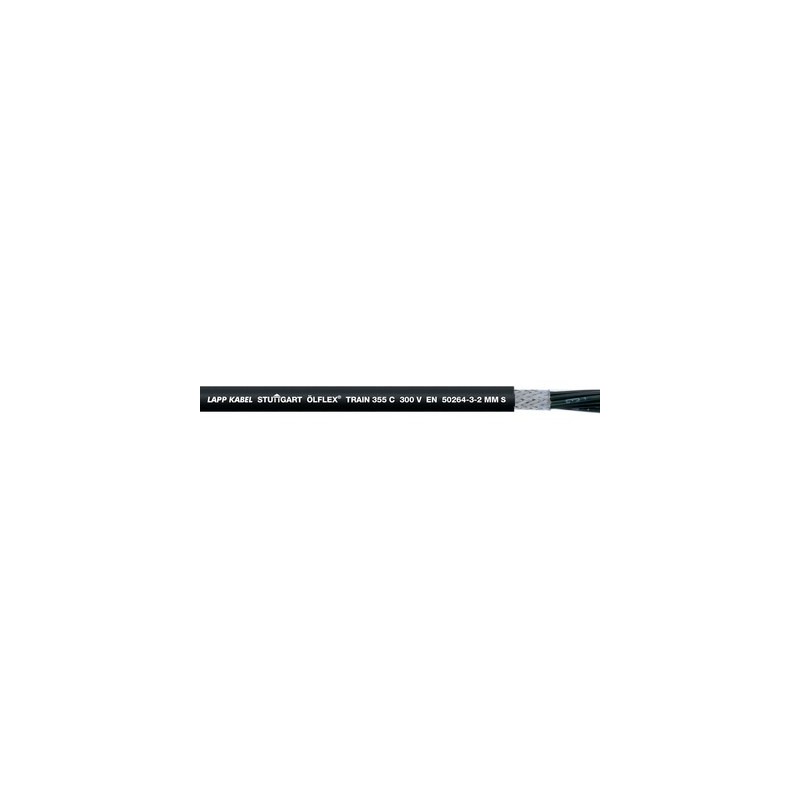

15355000 LAPP ÖLFLEX ZUG 355 C 300V 2X1

Nutzen

• Kupferabschirmung zur Einhaltung der EMV und Schutz gegen elektromagnetische Störeinflüsse
• Gute chemische Beständigkeit
• Robust gegen mechanische Einflüsse in rauen Umgebungsbedingungen
• Erweiterter Temperaturbereich
• Reduzierte Brandausbreitung zum Schutz von Personen- und Sachgütern im Brandfall

Anwendungsgebiete

• Für die Verwendung in Schienenfahrzeugen, für feste Verlegung und für Anwendungen bei denen begrenzt mit Bewegungen zu rechnen ist
• Geeignet für den Anschluss von Leuchten, Wärmegeräten, Schaltapparaten, Anschlusskästen und Stromversorgung
• Auch in öliger Umgebung und Bereichen mit erhöhter Umgebungstemperatur einsetzbar

Produkteigenschaften

• Brandverhalten nach EN/IEC:
  - Halogenfrei nach EN 60754-1
  - Keine korrosiven Gase nach EN 60754-2
  - Kein Fluor nach EN 60684-2
  - Keine toxischen Gase nach EN 50305
  - Geringe Rauchdichte nach EN 61034-2
  - Flammwidrig nach EN 60332-1-2
  - Keine Brandfortleitung nach
  EN 60332-3-24 / EN 60332-3-25 /
  EN 50305
• Brandverhalten nach NF:
  - Toxizität der Brandgase nach NF X 70-100
  - Geringe Rauchdiche nach NF X 10-702
  - Keine Brandfortleitung nach NF C 32-070,
  Kat. C1 und C2
• Chemische Eigenschaften:
  - Ölbeständig nach EN 50264-3-2
  - Kraftstoffbeständig nach EN 50264-3-2
  - Säurenbeständig nach EN 50264-3-2
  - Laugenbeständig nach EN 50264-3-2
  - Ozonbeständig nach EN 50264-3-2/
  EN 50305)
• Strombelastbarkeit nach EN 50355, Anhang A

Norm-Referenzen / Zulassungen

• EN 50264-3-2 Typ MM S
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101 - Klassifizierung: C / F0
  (Brandfortleitung / Rauch)

Aufbau

• Leiter: Feindrähtige Litze aus verzinntem Kupfer
• Isolation: Elektronenstrahlvernetztes Polymer-compound EI 109
• Aderfarbe: Schwarz mit weißen Ziffern
• Bewicklung: Halogenfreie Kunststofffolie
• Schirm: Kupfergeflecht, verzinnt
• Mantel: Elektronenstrahlvernetztes Polymer-compound EM 104
• Mantelfarbe: Schwarz

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Schwarz mit weißen Nummern

Leiteraufbau

• Feindrähtig gemäß IEC 60228/ VDE 0295, Litzenleiterklasse 5

Mindestbiegeradius

• Fest verlegt:
  ≤ 12 mm: 3 x AD
  > 12 mm: 4 x AD
• Gelegentlich bewegt:
  ≤ 12 mm: 4 x AD
  > 12 mm ≤ 20 mm: 5 x AD
  > 20 mm: 6 x AD
  (AD = Außendurchmesser)

Nennspannung

• U₀/U: 300/500 V
• U_mAC 600 V
  V₀DC 450 V

Prüfspannung

• 2,0 kV AC; 4,8 kV DC

Schutzleiter

• G = mit Schutzleiter GN/GE
  X = ohne Schutzleiter

Temperaturbereich

• Fest verlegt:
  -45°C bis +120°C (20.000 h)
  -50°C gem. GOST 20.57.406-81
• Gelegentlich bewegt:
  -35°C bis +90°C
  Kurzschluss: +200°C (5s)
