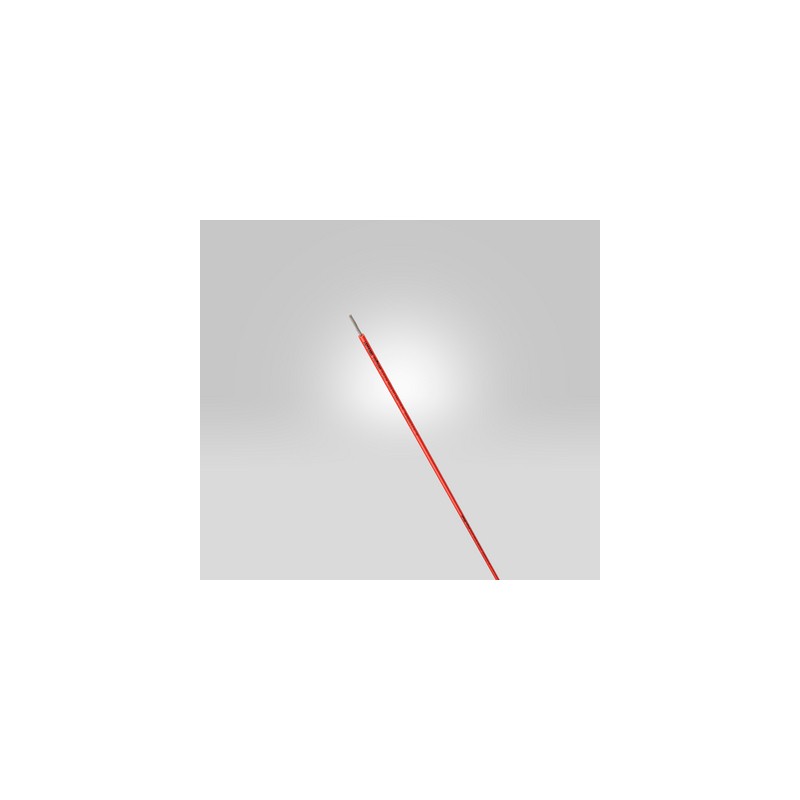

15331084 LAPP ÖLFLEX ZUG 331 600V 1X4 MRD

Erlös

• Gute chemische Beständigkeit siehe Anhang T1
• Beständig gegen mechanische Aggression in widrigen Umweltsituationen
• Erweiterter Temperaturbereich
• Reduzierte Flammenausbreitung erhöht den Schutz vor Personen- und Sachschäden im Brandfall

Umfang der Nutzung

• Für den Einsatz in Fahrzeugen auf Schienen, für die feste Verlegung und für Anwendungen, bei denen mit begrenzten Bewegungen zu rechnen ist
• Geeignet für den Anschluss von Lampen, Heizungsanlagen, Schaltgeräten, Klemmenkästen und Stromversorgung
• Auch einsetzbar in Umgebungen mit Ölen und Bereichen mit hoher Umgebungstemperatur

Produkteigenschaften

• Brandverhalten nach EN/IEC:
  - Halogenfrei nach EN 60754-1
  - Keine korrosiven Gase nach EN 60754-2
  - Fluoridfrei nach EN 60684-2
  - Keine toxischen Gase nach EN 50305
  - Geringe Rauchdichte nach EN 61034-2
  - Nichtflammenvermehrer nach EN 60332-1-2
  - Brandausbreiter nach EN 60332-3-24 / EN 60332-3-25 / EN 50305
• Brandverhalten nach NF (je nach Referenz, siehe Datenblatt):
  - Rauchgastoxizität nach NF X 70-100
  - geringe Rauchdichte nach NF X 10-702
  - keine Flammenausbreitung nach NF C 32-070,
  Kategorie C1 und C2
• Chemische Eigenschaften:
  - ölbeständig nach EN 50264-3-1
  - kraftstoffbeständig nach EN 50264-3-1
  - säurebeständig nach EN 50264-3-1
  - alkalibeständig nach EN 50264-3-1
  - ozonbeständig nach EN 50264-3-1/
  IN 50305)
• Maximal zulässige Stromstärke nach EN 50355, Anhang A

Referenznormen / Zulassungen

• EN 50264-3-1 Typ M
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101 - Bewertung: C/F0
  (Flammen-/Rauchausbreitung)
• NFPA 130 konform

Produktzusammensetzung

• Fein verzinnte Kupferfäden
• Isolierung: EI 109 elektronenstrahlvernetzte Polymerverbindung
• Farbe: siehe Artikelverzeichnis

ETS-Klassifikation 5

• ETIM 5.0 Klassen-ID: EC000993
• ETIM Class 5.0 Beschreibung: Unipolares Kabel

ETTIM Bewertung 6

• ETIM 6.0 Klassen-ID: EC000993
• ETIM 6.0 Class-Beschreibung: Leiterkabel

Fahrertraining

• Feindraht/Zeichnung nach IEC 60228, Leiter Klasse 5

Minimaler Krümmungsradius

• Festinstallation:
  ≤ 12 mm: 3 x DE
  > 12 mm: 4 x DE
• Gelegentlicher flexibler Einsatz:
  ≤ 12 mm: 4 x DE
  > 12 mm ≤ 20 mm: 5 x DE
  > 20 mm: 6 x DE
  (DE = Außendurchmesser)

Nennspannung

• U₀/U 0,6/1 kV
• U_MWechselstrom 1,2 kV
  V₀Gleichstrom 0,9 kV

Prüfspannung

• 3,5 kV AC; 8,4 kV Gleichstrom

Temperaturbereich

• Festinstallation: -45°C bis +120°C (20.000 h) -50°C nach GOST 20.57.406-81
• Gelegentliches Biegen: -35°C bis +90°C
  Kurzschluss: +200°C (5s)
