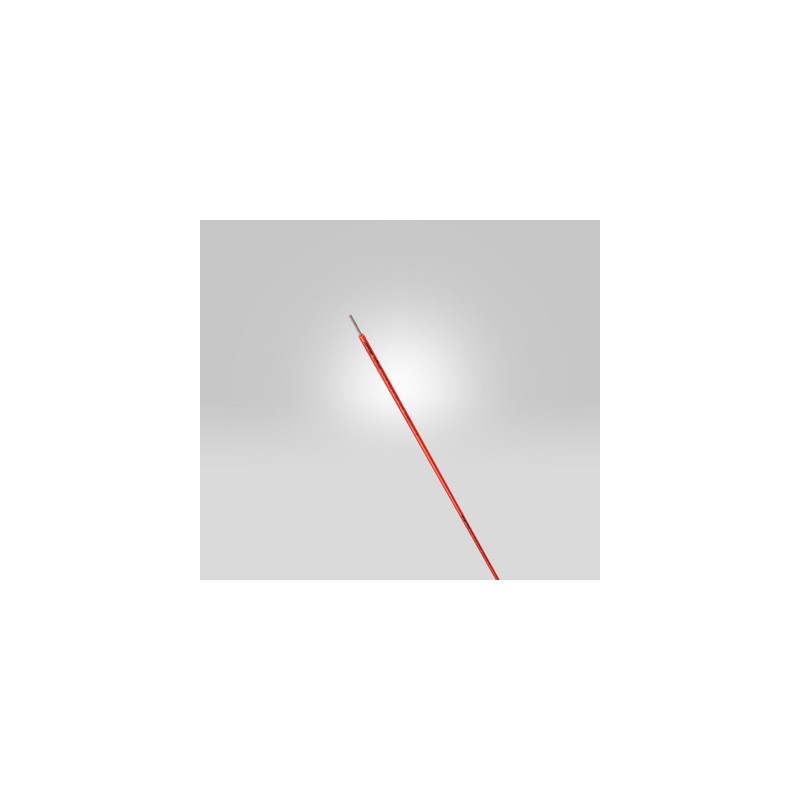

15331071 LAPP ÖLFLEX ZUG 331 600V 1X6 RD

Nützt

• Gute chemische Beständigkeit siehe Anhang T1
• Beständig gegen mechanische Einflüsse unter rauen Umgebungsbedingungen
• Erweiterter Temperaturbereich
• Reduzierte Flammenausbreitung erhöht den Schutz vor Personen- und Sachschäden im Brandfall

Anwendungsbereich

• Zur Verwendung in Schienenfahrzeugen, für ortsfeste Anlagen und Anwendungen mit eingeschränkter Bewegung
• Geeignet zum Anschluss von Lampen, Heizgeräten, Schaltanlagen, Klemmenkästen und Stromversorgung
• Auch in öligen Umgebungen und Bereichen mit erhöhter Umgebungstemperatur einsetzbar

Produkteigenschaften

• Brandverhalten nach EN/IEC:
  - Halogenfrei nach EN 60754-1
  - Keine korrosiven Gase nach EN 60754-2
  - Kein Fluor nach EN 60684-2
  - Keine giftigen Gase nach EN 50305
  - Geringe Rauchdichte nach EN 61034-2
  - Schwer entflammbar nach EN 60332-1-2
  - Keine Flammenausbreitung gem.
  EN 60332-3-24 / EN 60332-3-25 /
  EN 50305
• Brandverhalten nach NF (artikelspezifisch, siehe Datenblatt):
  - Toxizität von Gasen nach NF X 70-100
  - Geringe Rauchdichte nach NF X 10-702
  - Keine Flammenausbreitung nach NF C 32-070,
  Katze. C1 und C2
• Chemische Eigenschaften:
  - Ölbeständig nach EN 50264-3-1
  - Kraftstoffbeständig nach EN 50264-3-1
  - Säurebeständig nach EN 50264-3-1
  - Alkalibeständig nach EN 50264-3-1
  - Ozonbeständig nach EN 50264-3-1/
  EN 50305)
• Nennstrom nach EN 50355, Anhang A

Normreferenzen / Zulassungen

• EN 50264-3-1 Typ M
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101 - Klassifizierung: C / F0
  (Flammenausbreitung / Rauch)
• Konform mit NFPA 130

Produkt Make-up

• Verzinnter Kupferstrang, Feindraht
• Isolierung: Elektronenstrahlvernetzter Polymerverbund EI 109
• Farbe: Siehe Artikelliste

Klassifikation ETIM 5

• ETIM 5.0 Klassen-ID: EC000993
• ETIM 5.0 Class-Beschreibung: Einadriges Kabel

Klassifikation ETIM 6

• ETIM 6.0 Klassen-ID: EC000993
• ETIM 6.0 Class-Beschreibung: Einadriges Kabel

Leiter verseilen

• Feinverdrahtet/ Feinlitzend nach IEC 60228, Leiterklasse 5

Minimaler Biegeradius

• Festinstallation:
  ≤ 12 mm: 3 x AUßEN
  > 12 mm: 4 x AUßEN
• Gelegentliches Biegen:
  ≤ 12 mm: 4 x AUßEN
  > 12 mm ≤ 20 mm: 5 x AUßEN
  > 20 mm: 6 x AUßEN
  (OD = Außendurchmesser)

Nennspannung

• U0/U AC 0,6/1 kV
• U_MWechselstrom 1,2 kV
  V₀Gleichstrom 0,9 kV

Prüfspannung

• 3,5 kV AC; 8,4 kV Gleichstrom

Temperaturbereich

• Festinstallation:
  -45°C bis +120°C (20.000 h)
  -50°C nach GOST 20.57.406-81
• Gelegentliches Biegen:
  -35°C bis +90°C
  Kurzschluss: +200°C (5s)
