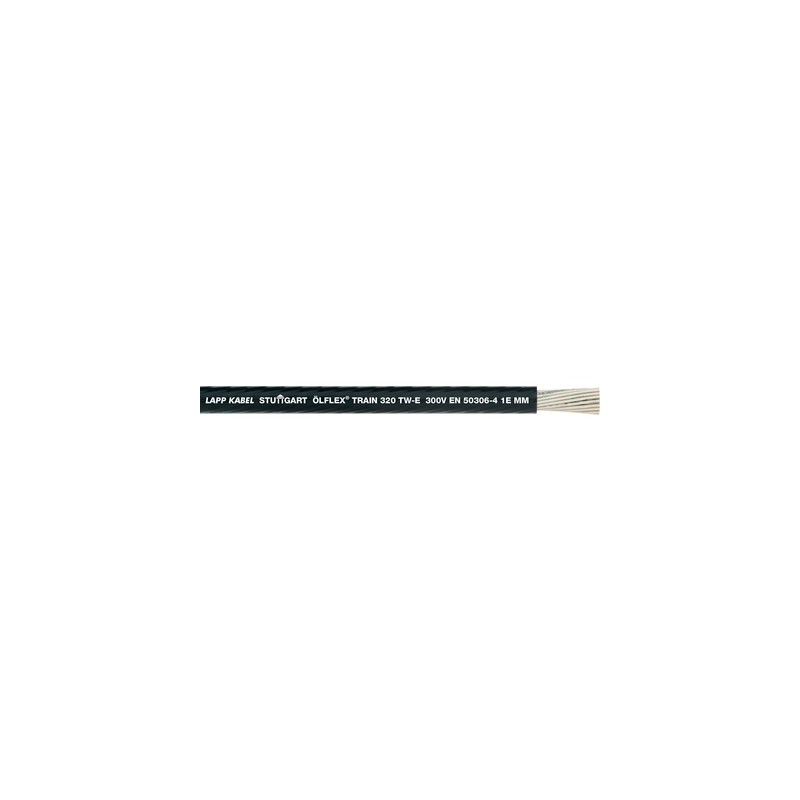

15320011 LAPP ÖLFLEX ZUG 320 TW-E 300V 4X1

Nutzen

• Reduzierte Isolierwanddicken, dadurch platzsparende Installation
• Gute chemische Beständigkeit
• Robust gegen mechanische Einflüsse in rauen Umgebungsbedingungen
• Erweiterter Temperaturbereich
• Reduzierte Brandausbreitung zum Schutz von Personen- und Sachgütern im Brandfall

Anwendungsgebiete

• Für die Verwendung in Schienenfahrzeugen, für feste Verlegung und für Anwendungen bei denen begrenzt mit Bewegungen zu rechnen ist
• Geeignet für Steuer- und Überwachungsstromkreise sowie Verriegelungsstromkreise und innere Verdrahtung von Betriebsmitteln in Zügen und Lokomotiven
• Auch in öliger Umgebung und Bereichen mit erhöhter Umgebungstemperatur einsetzbar

Produkteigenschaften

• Brandverhalten nach EN/IEC:
  - Halogenfrei nach EN 60754-1
  - Keine korrosiven Gase nach EN 60754-2
  - Kein Fluor nach EN 60684-2
  - Keine toxischen Gase nach EN 50305
  - Geringe Rauchdichte nach EN 61034-2
  - Flammwidrig nach EN 60332-1-2
  - Keine Brandfortleitung nach
  EN 60332-3-24 / EN 60332-3-25 /
  EN 50305
• Brandverhalten nach NF:
  - Toxizität der Brandgase nach NF X 70-100
  - Geringe Rauchdiche nach NF X 10-702
  - Keine Brandfortleitung nach NF C 32-070,
  Kat. C1 und C2
• Chemische Eigenschaften:
  - Ölbeständig nach EN 50306
  - Kraftstoffbeständig nach EN 50306
  - Säurenbeständig nach EN 50306
  - Laugenbeständig nach EN 50306
  - Ozonbeständig nach EN 50306
• Strombelastbarkeit nach EN 50355, Anhang A

Norm-Referenzen / Zulassungen

• EN 50306-4 class E, type MM
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101 - Klassifizierung: C / F0
  (Brandfortleitung / Rauch)

Aufbau

• Verzinnte Kupferlitze, 19- bzw. 37-drähtig, SRC (Special Round Conductor)
• Isolation: Elektronenstrahlvernetztes Polymer-compound gemäß EN 50306
• Aderfarbe: Weiß mit schwarzen Ziffern
• Mantel: Elektronenstrahlvernetztes Polymer-compound S2 nach EN 50306
• Mantelfarbe: Schwarz

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Weiß mit schwarzen Nummern

Leiteraufbau

• SRC (special round conductor) 19- bzw. 37-drähtig gemäß EN 50306-1

Mindestbiegeradius

• Fest verlegt:
  ≤ 12 mm: 4 x AD / 3 x AD*
  > 12 mm: 5 x AD / 4 x AD*
  * bei vorsichtiger Biegung, einmalig
  an Anschlussklemme
• Gelegentlich bewegt:
  ≤ 12 mm: 5 x AD
  > 12 mm: 6 x AD
  (AD = Außendurchmesser)

Nennspannung

• U₀: 600 V AC
  U₀/U: 300/500 V AC gemäß EN 50306
  U_m: 550 V AC

Prüfspannung

• 3,5 kV AC; 8,4 kV DC

Schutzleiter

• G = mit Schutzleiter GN/GE
  X = ohne Schutzleiter

Temperaturbereich

• Fest verlegt:
  -45°C bis +125°C (20.000 h)
  -50°C gem. GOST 20.57.406-81
• Gelegentlich bewegt:
  -35°C bis +105°C
  Kurzschluss: +160°C (5s)
