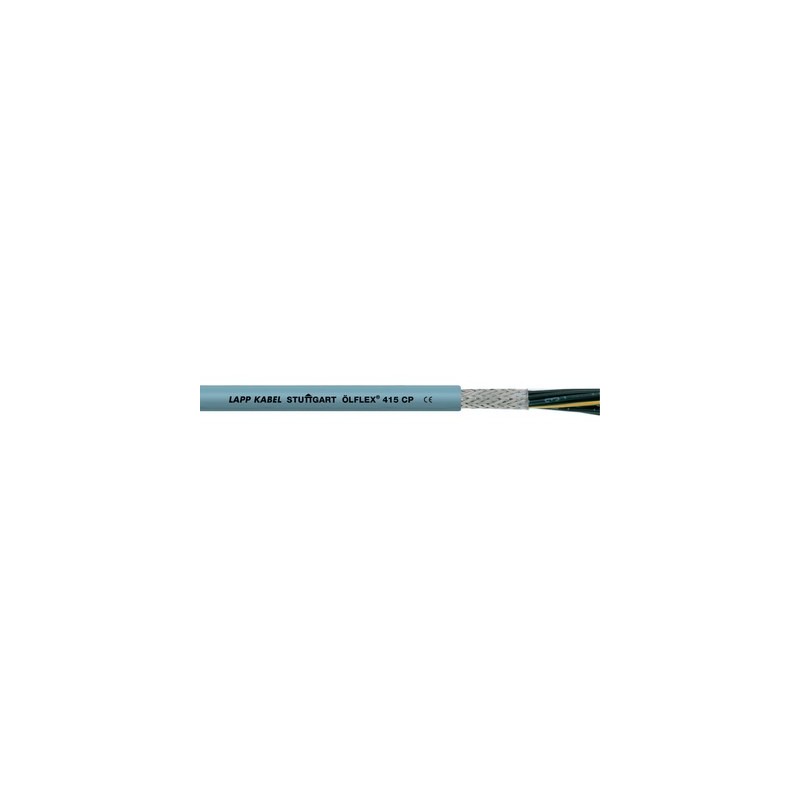

1314077 LAPP ÖLFLEX CLASSIC 415 CP 4G35

Nutzen

• Raum- und gewichtseinsparende Installation durch dünne Leitungsdurchmesser
• Langlebig bei rauem Einsatz durch widerstandsfähiges PUR Mantelmaterial
• Unempfindlich bei Kontakt mit vielen mineralölbasierten Schmiermitteln, verdünnten Säuren, wässrigen alkalischen Lösungen und anderen chemischen Medien
• Kupfergeflecht zur Einhaltung der EMV und Abschirmung gegen elektromagnetische Störfelder

Anwendungsgebiete

• Industrie- und Werkzeugmaschinen
• Meß-, Regel- u. Elektrotechnik
• In öligen Nassbereichen von Werkzeugmaschinen und Transferstraßen, bei normaler mechanischer Beanspruchung
• Unter Beachtung des Temperaturbereichs auch im Freien einsetzbar

Produkteigenschaften

• Erhöht ölbeständig
• Abriebfest und kerbzäh
• EMV konform
• Adhäsionsarme Oberfläche
• Hydrolysebeständig und mikrobenfest

Norm-Referenzen / Zulassungen

• Ader in Anlehnung an VDE 0812/0285
• Mantel in Anlehnung an VDE 0250/0285

Aufbau

• Feindrähtiger, blanker Kupferleiter
• Aderisolation: Spezial-PVC
• Adern in Lagen verseilt
• Bewicklung mit Kunststofffolie
• Kupfergeflecht, verzinnt
• Mantel aus Spezialpolyurethan (PUR)
• Mantelfarbe: Grau (ähnl. RAL 7001)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Schwarz mit weißen Nummern nach VDE 0293-334

Leiteraufbau

• Feindrähtig nach VDE 0295,
  Klasse 5 / IEC 60228 Cl.5

Mindestbiegeradius

• Gelegentlich bewegt: 20 x Außendurchmesser
• Fest verlegt: 6 x Außendurchmesser

Nennspannung

• U₀/U: 300/500 V

Prüfspannung

• Ader/Ader: 4000 V
• Ader/Schirm: 2000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• Gelegentlich bewegt: -5°C bis +70°C
• Fest verlegt: -40°C bis +80°C
