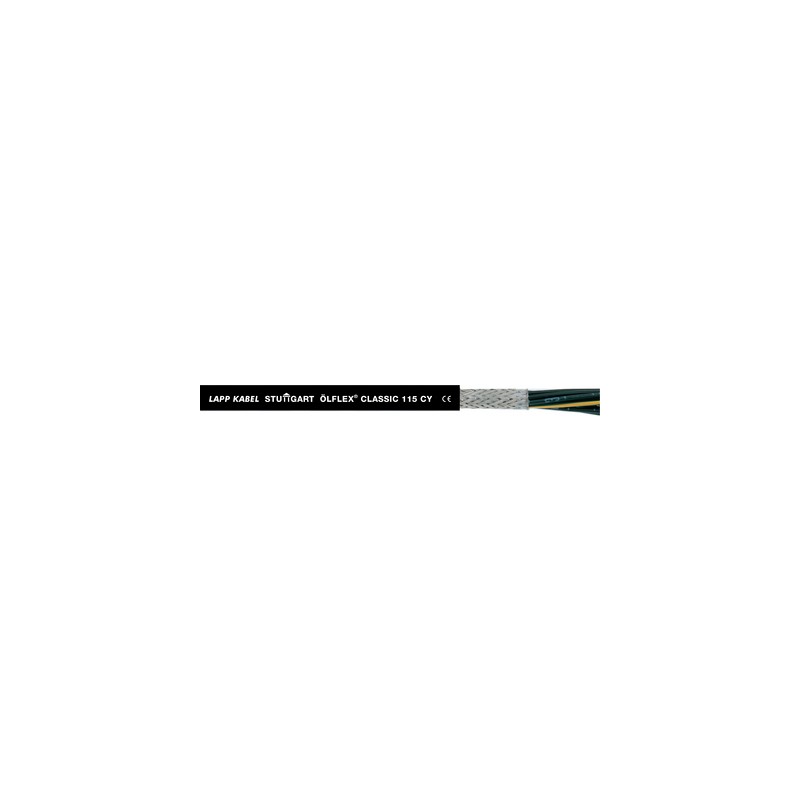

1136554 LAPP ÖLFLEX CLASSIC 115 CY 7G1,5 BK

Nutzen

• Einsatz im Freien möglich
• Platzsparend aufgrund kleiner Kabeldurchmesser

Anwendungsgebiete

• Mess-, Steuer- und Regeltechnik
• Anlagenbau
  Maschinenbau
  Heiz- und Klimatechnik
• Förder- und Transportanlagen
• Geeignet für Torsionsanwendungen, die im Loop von Windkraftanlagen (WKA) typisch sind
• Einsatz im Freien möglich

Produkteigenschaften

• UV- und witterungsbeständig nach ISO 4892-2
• Flammwidrig nach IEC 60332-1-2
• Gute chemische Beständigkeit, siehe Kataloganhang T1
• Hoher Bedeckungsgrad der Abschirmung
  geringer Kopplungswiderstand
  (max. 250 Ω/km bei 30 MHz)

Norm-Referenzen / Zulassungen

• In Anlehnung an EN 50525-2-51

Aufbau

• Feindrähtige Litze aus blanken Kupferdrähten
• PVC Aderisolation LAPP P8/1
• Adern in Lagen verseilt
• Bewicklung mit Kunststofffolie
• Kupfergeflecht, verzinnt
• Mantel aus PVC, schwarz

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Schwarz mit weißen Nummern nach VDE 0293-334

Leiteraufbau

• Feindrähtig nach VDE 0295,
  Klasse 5 / IEC 60228 Cl.5

Torsionsanwendung in WKA

• TW-0 & TW-1, siehe Anhang T0

Mindestbiegeradius

• Gelegentlich bewegt: 20 x Außendurchmesser
• Fest verlegt: 6 x Außendurchmesser

Nennspannung

• U₀/U: 300/500 V

Prüfspannung

• Ader/Ader: 4000 V
• Ader/Schirm: 2000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• Gelegentlich bewegt: -5°C bis +70°C
• Fest verlegt: -40°C bis +80°C
