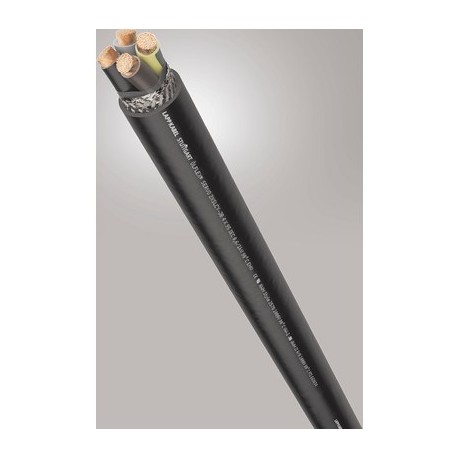

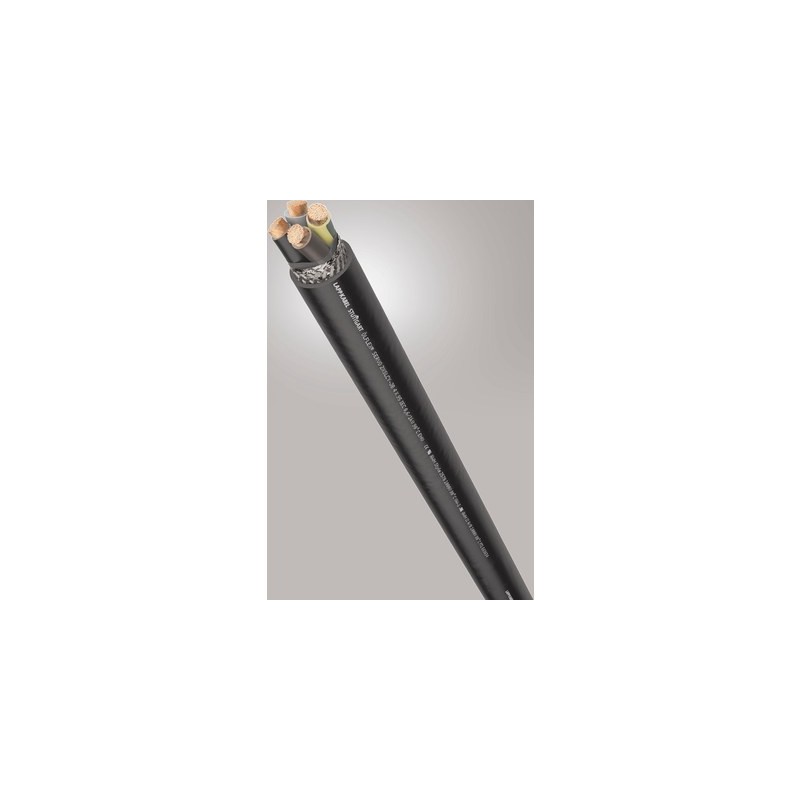

1133605 LAPP ÖLFLEX® SERVO 2XSLCY-JB

Erlös

• EMV-Installation von elektrischen Antrieben zur Drehzahlregelung nach EN 61800-3
• Übertragung für Hochleistungsgeräte
• Geringe Kapazitätskonstruktion ermöglicht längere Kabellängen zwischen Umrichter und Antrieb
• Symmetrische 3+3-Version reduziert schädliche Lagerströme
• Verlegen im Freien ist dank der schwarzen, UV-strahlungsbeständigen Außenhülle möglich

Umfang der Nutzung

• Verbindung zwischen Frequenzumrichter und Motor
• Für den Einsatz in trockenen, nassen und nassen Innenräumen.
• Papierindustrie
• Chemische Industrie.
• Schwerindustrie

Produkteigenschaften

• Design mit geringer Kapazität
• Nicht-Flammen-Propagator nach IEC 60332-1-2,
  UL VW-1 und CSA FT 1
• Beständig gegen UV-Strahlung und witterungsbeständig nach ISO 4892-2
• Kälteflexibel bis -15 °C

Referenznormen / Zulassungen

• USA: UL AWM Style 2570
  Kanada: cUL AWM Style I/II A/B FT1
• UL Datei Nr. E63634
• Basierend auf VDE 0276, 0250, 0207

Produktzusammensetzung

• Leiter aus feinen blanken Kupferdrähten
• Leiterisolierung: XLPE
• Spiralförmig geflochtene Leiter (Modell von 3+3 Leitern, d.h. Erde in 3 Leiter unterteilt)
• Display: Aluminiumummantelung in Kombination mit verzinntem Kupfergeflecht
• PVC-Abdeckung, schwarz (ähnlich RAL 9005)

ETS-Klassifikation 5

• ETIM 5.0 Klassen-ID: EC000057
• ETIM Class 5.0 Beschreibung: Niederspannungskabel

ETTIM Bewertung 6

• ETIM 6.0 Klassen-ID: EC000057
• ETIM 6.0 Class-Beschreibung: Starter-Netzkabel

Fahreridentifikationscode

• Leiter eingefärbt nach HD 308 S2 / VDE 0293-308

Fahrertraining

• Feindraht, nach VDE 0295 CIase 5 / IEC 60228 CIase 5

Minimaler Krümmungsradius

• Gelegentlicher flexibler Einsatz: 15 x Außendurchmesser
• Festinstallation: 4 x Außendurchmesser

Nennspannung

• IEC U₀/U: 600/1000 V
• UL & CSA: 1000 V

Prüfspannung

• 4000 V

Schutzleiter

• Symmetrische Konstruktion 3+3

Temperaturbereich

• Beugung:
  -15°C bis +90°C (UL/CSA +80°C)
• Festinstallation:
  -40°C bis +90°C (UL/CSA +80°C)
